Legenda
- Terra virtual (conector da torre)
- E-rack L
- TCU (Transmission Control Unit)
- Ponto de massa localizado na parte frontal do chassi
Descrição da Falha
Circuito da válvula solenoide do GP, circuito aberto ou curto para o positivo.
Indicação de
Falha
O display
para indicação da marcha apenas mostrará o sinal "--".
Estratégia de Monitoramento
O
módulo TCU (Transmission Control Unit) monitora o circuito da válvula
solenoide do GP quanto à circuito aberto ou curto para o positivo.
Efeito da Falha
A
troca de marchas somente será possível na caixa principal (caixa com 4
marchas).
As válvulas solenoides do GP, do GV e do Bloqueio de vias
serão desativadas.
Possíveis Falhas
FMI 5: Circuito aberto ou
curto para o positivo.
Aviso
  Leia sempre as Recomendações para Diagnósticos.
A falha elétrica é detectada na condição desligado, após a
identificação é ativada a função auxiliar, que somente será resetada depois que
a ignição for desligada.
Verificar o valor de resistência da válvula solenoide do GP
entre os pinos 1 e 3 (torre), este valor deverá ser 131 Ohms (+ 10% e -5% com
20ºC).
Registros de Falhas em Outros Módulos de Comando
----

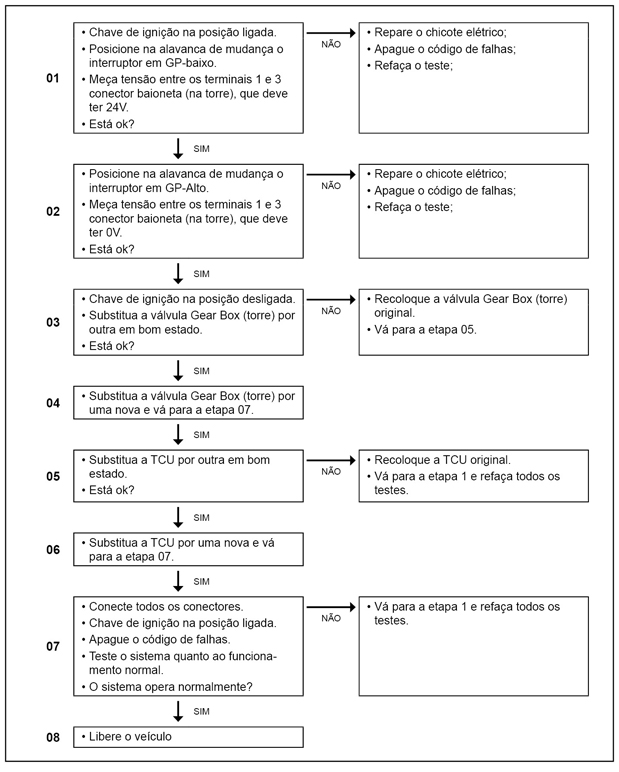

Passos do Diagnóstico de Falhas
|
