Legenda

1. Conector de diagnósticos (OBD)
2. Conector E-rack A
3. Resistor da rede CAN somente para veículos com motorização Cummins
4. PTM (onde está localizado resistor de 120 Ω no pinos 18 e 6 do conector B)
5. Cluster X1(onde está localizado resistor de 120 Ω no pinos 14 e 15 do conector X1)
6. Volkslog
7. Unidade Lógica (LU)
8. Unidade dosadora (arla 32)
9. ECM
10. TCU (Transmission Control Unit)

11. ABS
12. VTTS
13. Sensor Nox
14. Circuito apenas para motores Cummins
15. Ponto de massa localizado dentro do E-Rack
16. Potencial positivo

Descrição da Falha

Módulo TCU (Transmission Control Unit), falha na leitura da memória de falhas.

Indicação de Falha

Não há indicação de falhas específica para este código.

Estratégia de Monitoramento

O módulo TCU (Transmission Control Unit) monitora se é possível armazenar falhas na rotina de desligamento.

Efeito da Falha

Não é possível o armazenamento de falhas na memória durante a rotina de desligamento.

Possíveis Falhas

FMI 14: Falha na leitura da memória ou interrupção no processo de gravação da memória, durante a rotina de desligamento.

- Falha no módulo TCU (Transmission Control Unit).

- Verificar se o conector está encaixado corretamente.

- Verificar software ZF do módulo TCU (Transmission Control Unit).

- Verificar se a linha 30 apresenta defeito.

- Verificar se as linhas 30 e 15 estão trocadas.

- Verificar a existência de curto circuito entre o chicote do veículo e o negativo do CAN H.

Aviso

Leia sempre as Recomendações para Diagnósticos.

Registros de Falhas em Outros Módulos de Comando

----

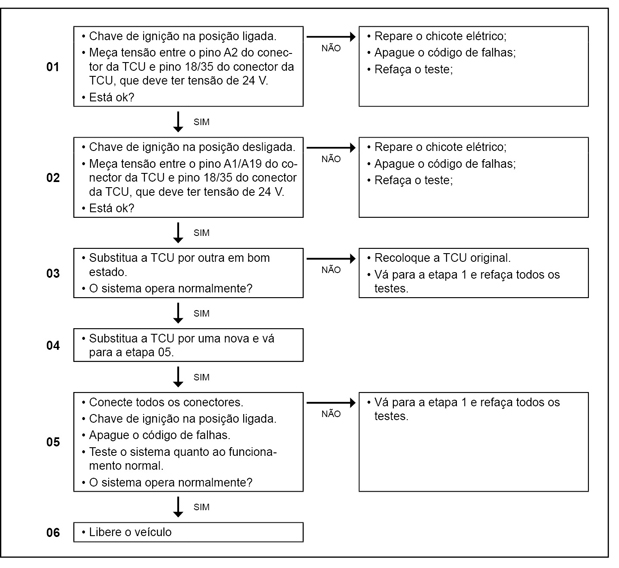

Passos do Diagnóstico de Falhas
