Legenda
- Válvula solenoide do bloqueio de vias (torre)
- E-rack L
- TCU (Transmission Control Unit)
- Ponto de massa localizado na parte frontal do chassi
Descrição da Falha
Circuito da válvula solenoide do Bloqueio de vias, circuito aberto ou curto para o positivo.
Indicação de
Falha
O display
para indicação da marcha apenas mostrará o sinal "--".
Estratégia de Monitoramento
O
módulo TCU (Transmission Control Unit) monitora o circuito da válvula
solenoide do Bloqueio de vias quanto à circuito aberto ou curto para o
positivo.
Efeito da Falha
A
troca de marchas somente será possível na caixa principal (caixa com 4
marchas).
As válvulas solenoides do GP, do GV e do Bloqueio de vias
estarão desativadas.
Possíveis Falhas
FMI 5: Circuito aberto ou
curto para o positivo.
- Verificar chicote elétrico quanto à oxidação ou cabos
partidos.
Aviso
  Leia sempre as Recomendações para Diagnósticos.
A falha elétrica é detectada na condição desligado, após a
identificação é ativada uma função auxiliar, que somente será resetada depois que
a ignição for desligada.
Verificar o valor de resistência da válvula solenoide do
bloqueio de vias entre os pinos 7 e 1, este valor deverá ser 131 Ohms (+ 10% e
-5% com 20ºC).
Registros de Falhas em Outros Módulos de Comando
----

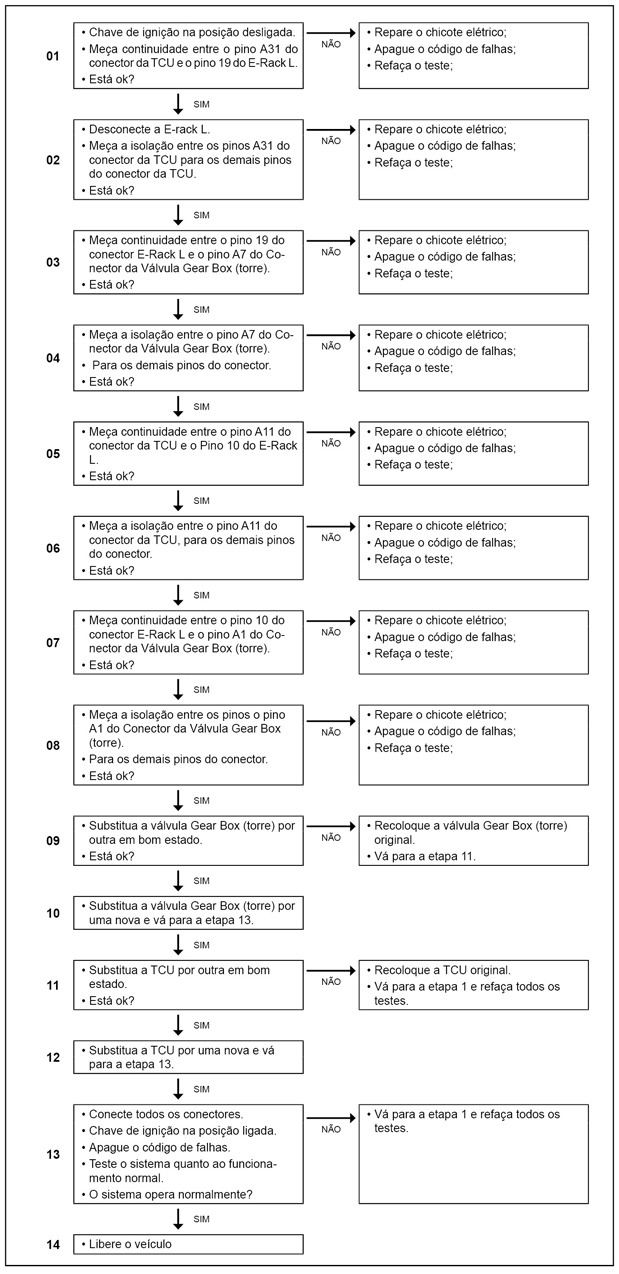

Passos do Diagnóstico de Falhas
|
