Legenda
- Válvula solenoide do GV (conector da torre)
- E-rack L
- TCU (Transmission Control Unit)
- Ponto de massa localizado na parte frontal do chassi
Descrição da Falha
Circuito da válvula solenoide do GP baixo, circuito
aberto ou curto para o positivo.
Indicação de Falha
O display para indicação da marcha apenas mostrará
o sinal "--".
Estratégia de Monitoramento
O
módulo TCU (Transmission Control Unit) monitora o circuito da válvula
solenoide do GP baixo quanto à circuito aberto ou curto para o positivo.
Efeito da Falha
As
trocas de marchas somente serão possíveis na caixa principal (caixa com
4 marchas).
As válvulas solenoides do GP, do GV e do Bloqueio de vias
serão desativadas.
Possíveis Falhas
FMI 5: Circuito aberto ou
curto para o positivo.
- Verificar chicote elétrico quanto à oxidação ou cabos partidos.
Aviso
  Leia sempre as Recomendações para Diagnósticos.
A falha elétrica é detectada na condição desligado, após a
identificação é ativada a função auxiliar, que somente será resetada depois que
a ignição for desligada.
Verificar o valor de resistência da válvula
solenoide do GP baixo entre os pinos 3 e 1, este valor deverá ser 131 Ohms (+
10% e -5% com 20ºC).
Registros de Falhas em Outros Módulos de Comando
----

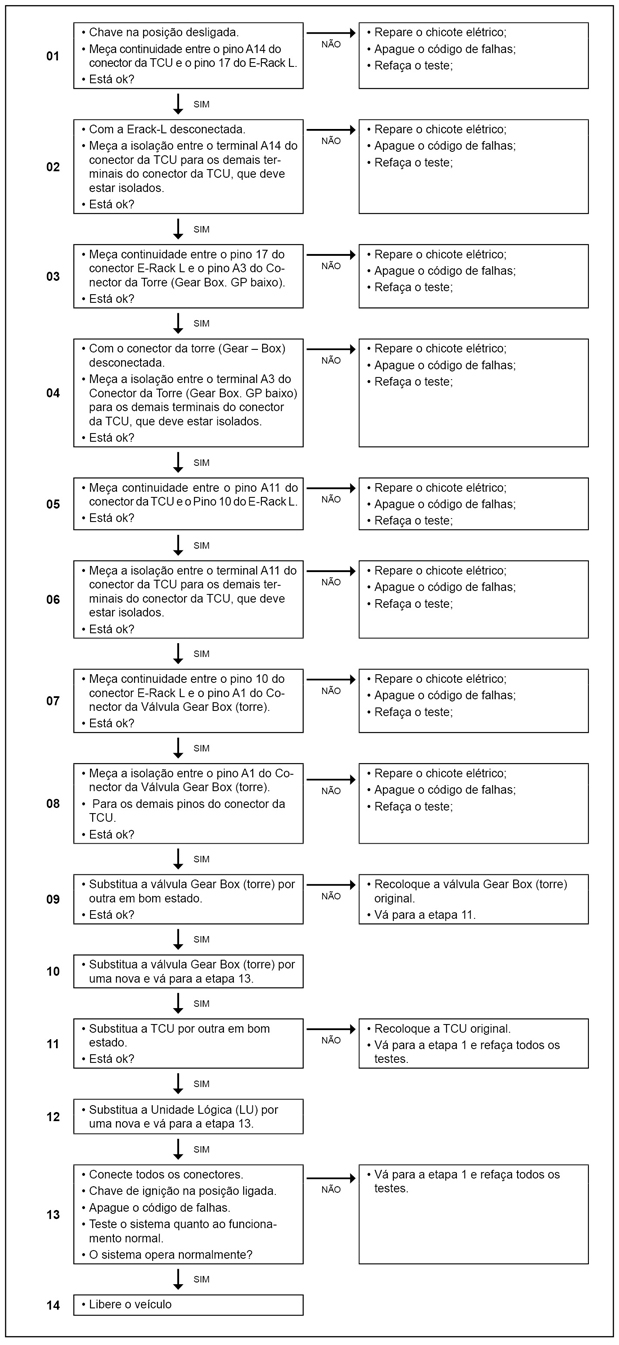

Passos do Diagnóstico de Falhas
|
