Legenda
- Válvula solenoide do GV (conector da torre)
- E-rack L
- TCU (Transmission Control Unit)
- Ponto de massa localizado na parte frontal do chassi
Descrição da Falha
Circuito da válvula solenoide do GV baixo, circuito
aberto ou curto para o positivo.
Indicação de Falha
Não há indicação específica para este código.
Estratégia de Monitoramento
O
módulo TCU (Transmission Control Unit) monitora o circuito da válvula
solenoide do GV quanto à circuito aberto ou curto para o positivo.
Efeito da Falha
As
trocas de marcha somente serão possíveis de forma limitada.
A válvula
solenoide do GV-L estará desativada.
Possíveis Falhas
FMI 5: Circuito aberto ou
curto para o positivo.
- Verificar chicote elétrico quanto à oxidação, cabos descascados ou partidos.
Aviso
  Leia sempre as Recomendações para Diagnósticos.
A falha elétrica é detectada na condição desligado, após a
identificação é ativada a função auxiliar, que somente será resetada com a
eliminação da falha.
Verificar o valor de resistência da
válvula solenoide do GV entre os pinos 5 e 6, este valor deverá
ser 160 Ohms (+10% e -5% com 20ºC).
Verificar o valor de resistência da
válvula solenoide do GV entre os pinos 5 e 4, e entre os pinos 6 e 4.
Este valor deverá ser 78 Ohms (+10% e -5% com 20ºC).
Registros de Falhas em Outros Módulos de Comando
----

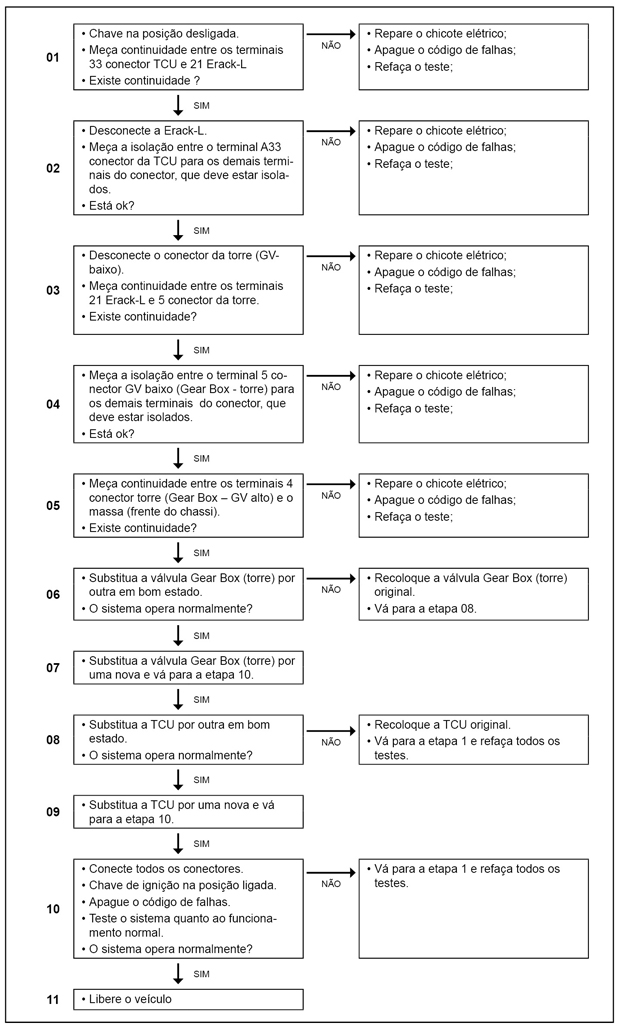

Passos do Diagnóstico de Falhas
|
