Legenda
- Interruptor do GV
- E-rack A
- TCU (Transmission Control Unit)
- Ponto de massa localizado na coluna A lado direito
- Cluster X2
Descrição da Falha
Circuito do interruptor do GV lento, valor não plausível.
Indicação de Falha
Não há indicações específicas para este
código.
Estratégia de Monitoramento
O
módulo TCU (Transmission Control Unit) monitora o interruptor do GV, de
acordo com o sinal de comando do acionamento da válvula soleinoide do
GV, quanto à plausibilidade.
Efeito da Falha
Não haverá limitação na troca de marchas.
Possíveis Falhas
FMI 2: Valor não
plausível.
- Verificar interruptor do GV quanto à operação de chaveamento.
- Verificar chicote elétrico quanto a cabos partidos os descascados.
- Verificar software ZF do módulo TCU (Transmission Control Unit).
Aviso
  Leia sempre as Recomendações para Diagnósticos.
Após identificação da falha elétrica, é ativada uma função auxiliar, que somente
será resetada após desligar a ignição.
Registros de Falhas em Outros Módulos de Comando
----

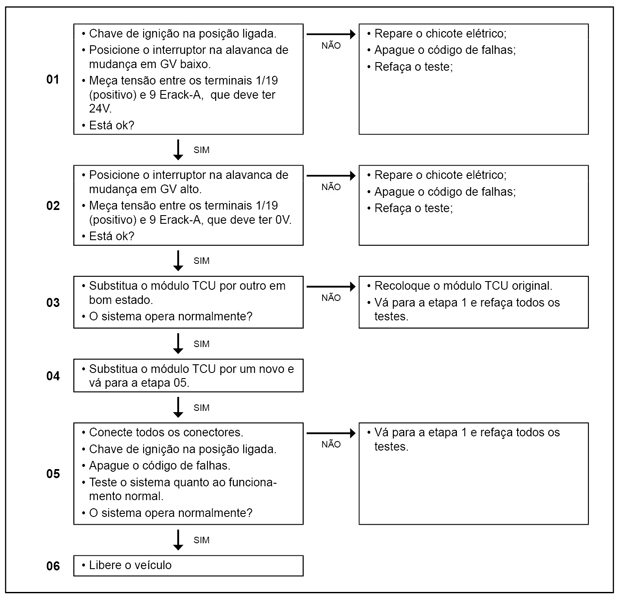

Passos do Diagnóstico de Falhas
|
