Legenda

1. TCU (Transmission Control Unit)

2. Fusível F14
3. Fusível F18
4. Ponto de massa localizado na coluna A lado direito
5. Potencial positivo (15A)
6. Potencial positivo da bateria (30A)

Descrição da Falha

Nível de tensão de alimentação do módulo TCU (Transmission Control Unit), sinal muito alto.

Indicação de Falha

Não há indicações específicas para este código.

Estratégia de Monitoramento

O módulo TCU (Transmission Control Unit) monitora os níveis de tensão de alimentação.

Efeito da Falha

O módulo poderá se desligar por segurança.

Possíveis Falhas

FMI 3: Sinal muito alto.

FMI 4: Sinal muito baixo.

- Verificar fusíveis F14 e F18 da caixa de fusíveis.

Aviso

Leia sempre as Recomendações para Diagnósticos.

Verificar tensão de saída do alternador, a tensão não poderá estar acima do valor de 32 Volts e/ou abaixo de 17 Volts.

Registros de Falhas em Outros Módulos de Comando

----

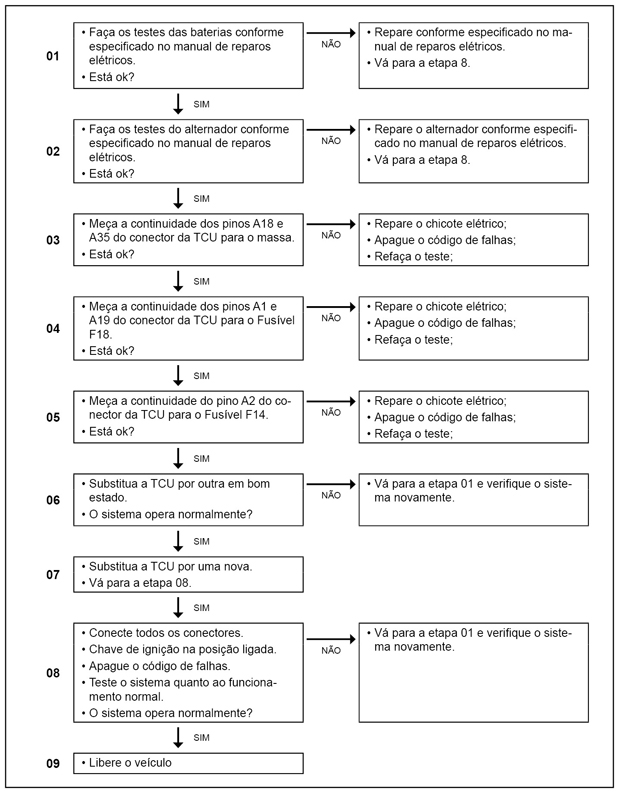

Passos do Diagnóstico de Falhas
