Legenda
- Sensor de rotação de entrada
- E-Rack L
- TCU (Transmission Control Unit)
Descrição da Falha
Circuito do sensor de rotação de entrada, valor não plausível.
Indicação da Falha
O display de indicação da marcha mostrará o sinal "--".
Estratégia de Monitoramento
O
Módulo TCU (Transmission Control Unit) compara o valor de rotação de
entrada da caixa de mudanças com o valor de rotação do motor, e
monitora se está dentro da faixa de serviço.
Efeito da Falha
Não haverá limitação nas trocas de marchas.
Estratégia de Monitoramento
FMI 5: Curto para o
positivo, para o massa ou interrupção do circuito.
FMI 8: Sinal não
plausível.
- Sensor de rotação de entrada com defeito.
Aviso

Leia sempre as Recomendações para Diagnósticos. A falha elétrica é detectada na condição desligado, após a identificação é
ativada a função auxiliar, que somente será resetada com a eliminação da falha.
Verificar se a transmissão do torque através da embreagem é
suficiente.
Registros de Falhas em Outros Módulos de Comando
----

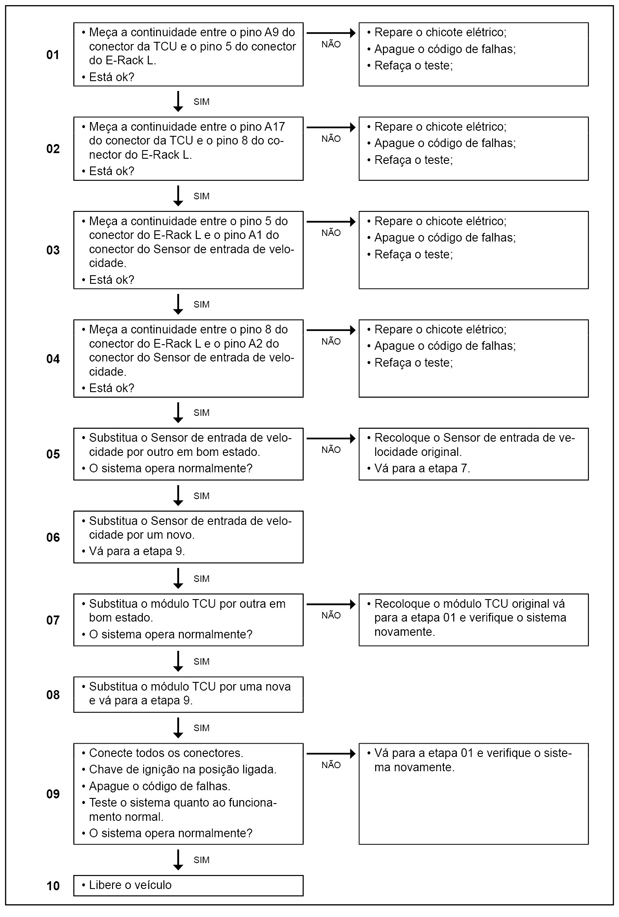

Passos do Diagnóstico de Falhas
|
