Unidade Lógica (LU) - Worker Euro V
código2001-09
Descrição da falha
Ausência da mensagem do piloto automático no barramento CAN
Causa
Detectado ausência da mensagem do piloto automático no barramento CAN
Efeito da falha
A luz de advertência será exibida no painel de instrumentos

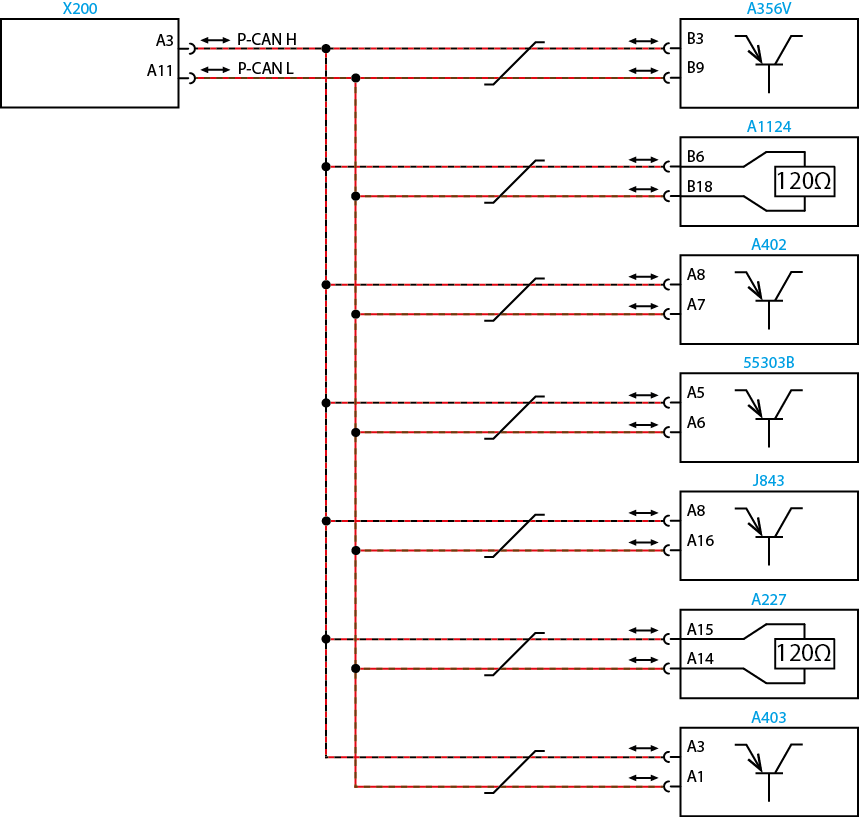

Circuito
Legenda
| 55303B | Volkslog |
| A1124 | PTM (Power Train Manager) |
| A227 | Conector azul 32 vias - Painel de Instrumentos(X1) |
| A356V | Unidade Lógica (LU) |
| A402 | Módulo ABS |
| A403 | Módulo do retardador (opcional) |
| J843 | Unidade de controle do sistema de localização do veiculo(VTTS) |
| X200 | Conector de diagnóstico (OBD) |
Avisos
 |
Nota: Leia sempre as Recomendações para Diagnósticos.
|
Passos do diagnóstico de falhas
Etapa 01
Esta falha ocorre devido a mensagem recebida via rede CAN. Verifique e apague primeiro as falhas dos outros módulos conforme os respectivos troubleshootings. A falha 2001-09 permanece ativa?
|
 |
Etapa 02
Para a etapa 06.
|
 |
||
Etapa 03
Para fins de teste, substitua a PTM (Power Train Manager). Conecte todos os conectores. Chave de ignição na posição ligada. Apague os códigos de falha. Teste o sistema quanto ao funcionamento normal. A falha 2001-09 permanece ativa?
|
|
Etapa 04
Vá para a etapa 06.
|
|
||
Etapa 05
Para fins de teste, substitua a Unidade Lógica(LU). Vá para a etapa 06.
|
||
 |
||
Etapa 06
Conecte todos os conectores. Chave de ignição na posição ligada. Apague os códigos de falha. Teste o sistema quanto ao funcionamento normal. A falha permanece ativa?
|
 |
Etapa 07
Volte à etapa 01 e refaça todos os testes.
|
 |
||
Etapa 08
Libere o veículo.
|
 |
