Unidade Lógica (LU) - Worker Euro V
código1842-05
Descrição da falha
Sinal do sensor de arrefecimento vazio com circuito aberto.
Causa
Interrupção no circuito do sensor de nível vazio do líquido de arrefecimento.
Efeito da falha
Luz de aviso se acenderá juntamente com o símbolo PARE.

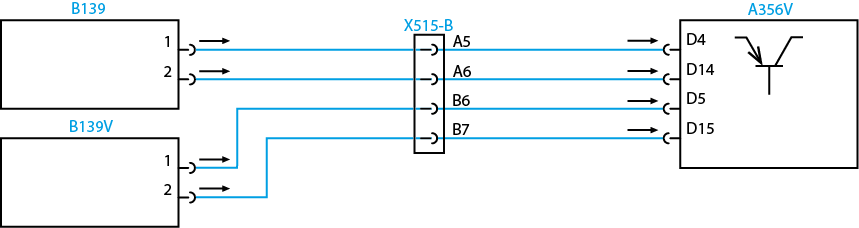

Circuito
Legenda
| B139 | Sensor de nível do arrefecimento (nível baixo) |
| B139V | Sensor de nível do arrefecimento (nível vazio) |
| X515-B | Conector de interface B (marron) |
| A356V | LU (Unidade Lógica) |
Avisos
 |
Nota: Leia sempre as Recomendações para Diagnósticos.
|
Passos do diagnóstico de falhas
Etapa 01
Chave de ignição na posição desligada. Meça a continuidade do circuito acima. Está ok?
|
 |
Etapa 02
Repare e/ou substitua os componentes danificados, e vá para a etapa 06.
|
 |
||
Etapa 03
Para fins de teste, substitua o sensor de nível do arrefecimento (nível vazio). Conecte todos os conectores. Chave de ignição na posição ligada. Apague os códigos de falha. Teste o sistema quanto ao funcionamento normal. A falha permanece ativa?
|
|
Etapa 04
Vá para a etapa 06.
|
|
||
Etapa 05
Para fins de teste, substitua a Unidade Lógica(LU). Vá para a etapa 06.
|
||
 |
||
Etapa 06
Conecte todos os conectores. Chave de ignição na posição ligada. Apague os códigos de falha. Teste o sistema quanto ao funcionamento normal. A falha permanece ativa?
|
 |
Etapa 07
Volte à etapa 01 e refaça todos os testes.
|
 |
||
Etapa 08
Libere o veículo.
|
 |
