Unidade Lógica (LU) - Worker Euro V
código1801-05
Descrição da falha
Circuito da buzina com circuito aberto.
Causa
Circuito da buzina com circuito aberto.
Efeito da falha
Buzina não funcionará.

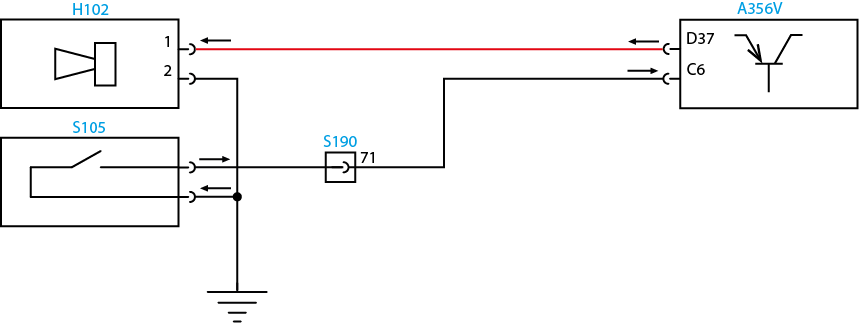

Circuito
Legenda
| H102 | Buzina |
| S105 | Interruptor da buzina |
| S190 | Conector do interruptor das luzes direcionais |
| A356V | LU (Unidade Lógica) |
Avisos
 |
Nota: Leia sempre as Recomendações para Diagnósticos.
|
Verifique visualmente o circuito de comando e o da buzina quanto a pinos tortos ou oxidados.
A Unidade Lógica (LU) monitora o circuito da buzina contantemente, e quando é pressionado o interruptor ela só envias os 24 V se for
a buzina estiver presente.
Passos do diagnóstico de falhas
Etapa 01
Chave de ignição na posição desligada. Verifique a continuidade do circuito acima. Faça o teste do interruptor e verifique se chega massa no pino 6 do conector C da Unidade Lógica (LU) com o interruptor pressionado. Com o interruptor da buzina pressionado e com a buzina conectada verifique se chega tensão na buzina. Verifique também a resistência da buzina, (aproximadamente 4 OHMS). Está ok?
|
 |
Etapa 02
Repare e/ou substitua os componentes danificados, e vá para a etapa 06.
|
 |
||
Etapa 03
Para fins de teste, substitua Buzina. Conecte todos os conectores. Chave de ignição na posição ligada. Apague os códigos de falha. Teste o sistema quanto ao funcionamento normal. A falha permanece ativa?
|
|
Etapa 04
Vá para a etapa 06.
|
|
||
Etapa 05
Para fins de teste, substitua a Unidade Lógica(LU). Vá para a etapa 06.
|
||
 |
||
Etapa 06
Conecte todos os conectores. Chave de ignição na posição ligada. Apague os códigos de falha. Teste o sistema quanto ao funcionamento normal. A falha permanece ativa?
|
 |
Etapa 07
Volte à etapa 01 e refaça todos os testes.
|
 |
||
Etapa 08
Libere o veículo.
|
 |
