Unidade Lógica (LU) - Worker Euro V
código0604-02
Descrição da falha
Falha no interruptor de neutro.
Causa
Sem sinal do interruptor de neutro.
Efeito da falha
O veículo não dará partida.

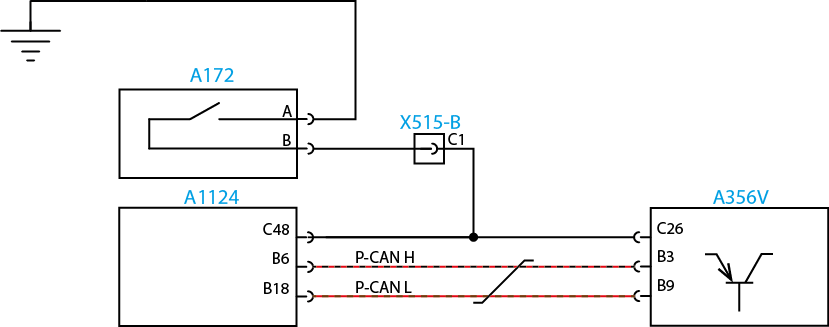

Circuito
Legenda
| A172 | Interruptor de marcha neutra |
| X515-B | Conector interface B (marron) |
| A1124 | PTM (Power train manager) |
| A356V | Unidade Lógica (LU) |
Avisos
 |
Nota: Leia sempre as Recomendações para Diagnósticos.
|
Passos do diagnóstico de falhas
Etapa 01
Meça a continuidade do conector A do sensor de neutro para o massa, existe continuidade?
|
 |
Etapa 02
Repare o chicote elétrico, apague os códigos de falha e refaça o teste.
|
 |
||
Etapa 03
Meça a continuidade do circuito entre os pinos B do conector do sensor de neutro para os pinos C48 da PTM e C26 conforme desenho acima. esta ok?
|
|
Etapa 04
Repare o chicote elétrico ou o componente danificado, e vá para a etapa 09.
|
|
||
Etapa 05
Para fins de teste, substitua a PTM. Conecte todos os conectores. Chave de ignição na posição ligada. Apague os códigos de falha. Teste o sistema quanto ao funcionamento normal. A falha permanece ativa?
|
|
Etapa 06
Vá para a etapa 09.
|
|
||
Etapa 07
Para fins de teste, substitua a Unidade Lógica(LU) Conecte todos os conectores. Chave de ignição na posição ligada. Apague os códigos de falha. Teste o sistema quanto ao funcionamento normal. A falha permanece ativa?
|
 |
Etapa 08
Volte à etapa 01 e refaça todos os testes.
|
 |
||
Etapa 09
faça um teste de rodagem conduzindo o veículo de forma correta. se a falha ainda estiver ativa volte à etapa 1 e refaça todos os testes, se tiver sido eliminada vá para a etapa 10.
|
||
Etapa 10
Libere o veículo.
|
 |
