Legenda

1. Motor do limpador de para-brisas
2. Ponto de massa localizado na coluna direita da cabine
3. Relé temporizador do limpador de para-brisas
4. Ponto de massa localizado na coluna direita da cabine
5. Unidade Lógica (LU)

Descrição da Falha

Circuito do relé termporizador do limpador de para-brisas, curto para o massa.

Indicação de Falha

Não haverá indicação específica para este código.

Estratégia de Monitoramento

A Unidade Lógica (LU) monitora o circuito do relé temporizador do limpador de para-brisas quanto à curto para o massa e interrupção.

Efeito da Falha

O limpador de para-brisas não funcionará

Possíveis Falhas

FMI 5: Circuito interrompido.

FMI 6: Curto circuito para o massa.

Avisos

Leia sempre as Recomendações para Diagnósticos.

Este código de falha é registrado quando o sistema apresenta erro na saída do relé temporizador do limpador de para-brisas.

Registro de Falhas em Outros Módulos de Comando

----

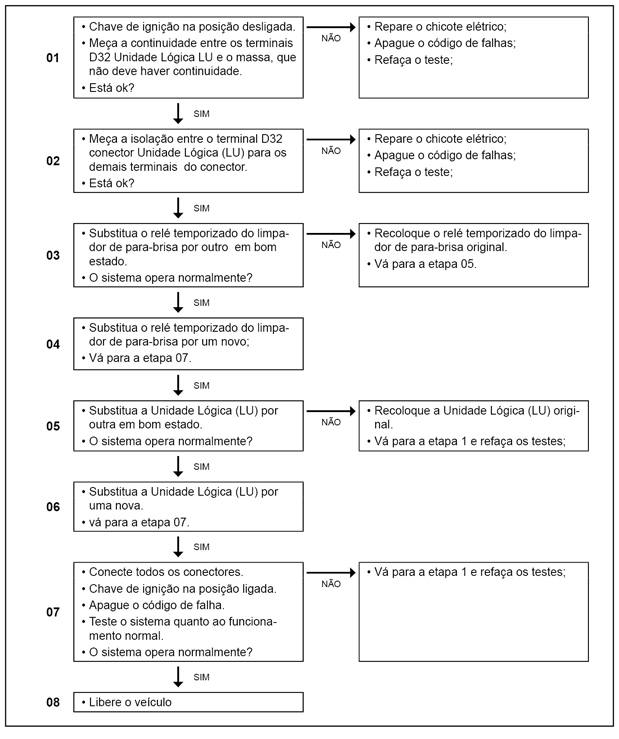

Passos do Diagnóstico de Falhas

Considerar o esquema elétrico do veículo
