Legenda

1. Rádio
2. Interruptor do retrovisor
3. Resistor
4. Tomada de acessório
5. Acendedor de cigarro
6. Interruptor do piloto automático
7. Interruptor de aceleração do motor
8. Interruptor do freio motor
9. Interruptor do piloto automático
10. Interruptor do menu avisar
11. Cluster
12. Unidade Lógica (LU)

Descrição da Falha

Circuito da saída da linha 58D, curto para o massa.

Indicação de Falha

Não haverá indicação específica para este código.

Estratégia de Monitoramento

A Unidade Lógica (LU) monitora o circuito da saída do terminal 58D quanto à curto para o mossa e/ou interrupção.

Efeito da Falha

Afetará todos os componentes alimentados pelo terminal 58D.

Possíveis Falhas

FMI 5: Circuito interrompido.

FMI 6: Curto circuito para o massa.

- Verificar qual sistema alimentado pelo terminal 58D se encontra em curto para o massa.

Avisos

Leia sempre as Recomendações para Diagnósticos.

Registro de Falhas em Outros Módulos de Comando

----

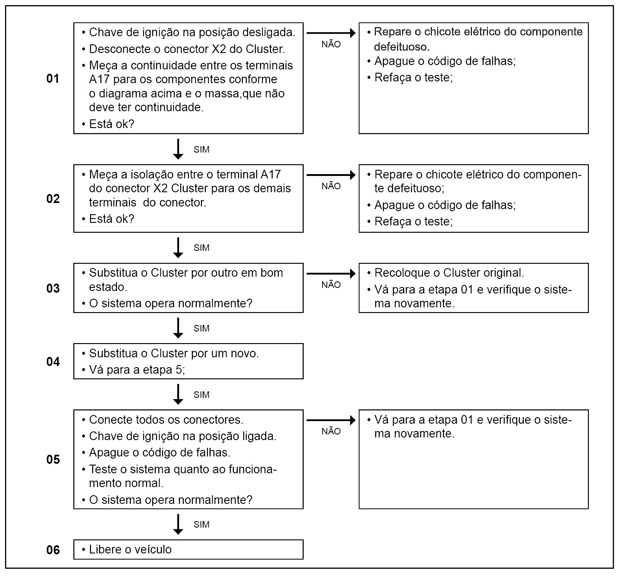

Passos do Diagnóstico de Falhas

Considerar os esquemas elétricos do veículo
