Legenda
- Luz indicadora de direção traseira direita
- Ponto de massa localizado na traseira do chassi
- Interface A
- Unidade Lógica (LU)
Descrição da Falha
Circuito da luz indicadora de direção traseira direita, curto para o massa.
Indicação de Falha
A frequência de
piscadas é dobrada quando os piscadores são ligados, bem como o som de
"click" e os sinais de direção no painel de instrumentos.
Estratégia de Monitoramento
A
Unidade Lógica (LU) monitora o circuito da luz indicadora de direção
traseira direita quanto à curto para o massa e interrupção.
Efeito da Falha
A frequência de piscadas do sistema de luzes direcionais será dobrada.
Possíveis Falhas
FMI 5: Interrupção no circuito.
FMI 6: CUrto circuito para o massa.
- Verificar visualmente o soquete da luz indicadora de direção lateral direita.
- Analisar o filamento da lâmpada e medir a continuidade entre os dois pólos da luz indicadora de direção traseira direita.
- Verificar chicote elétrico quanto a cabos partidos e conexões.
Avisos
  Leia sempre as Recomendações para Diagnósticos.
Registro de
Falhas em Outros Módulos de Comando
----

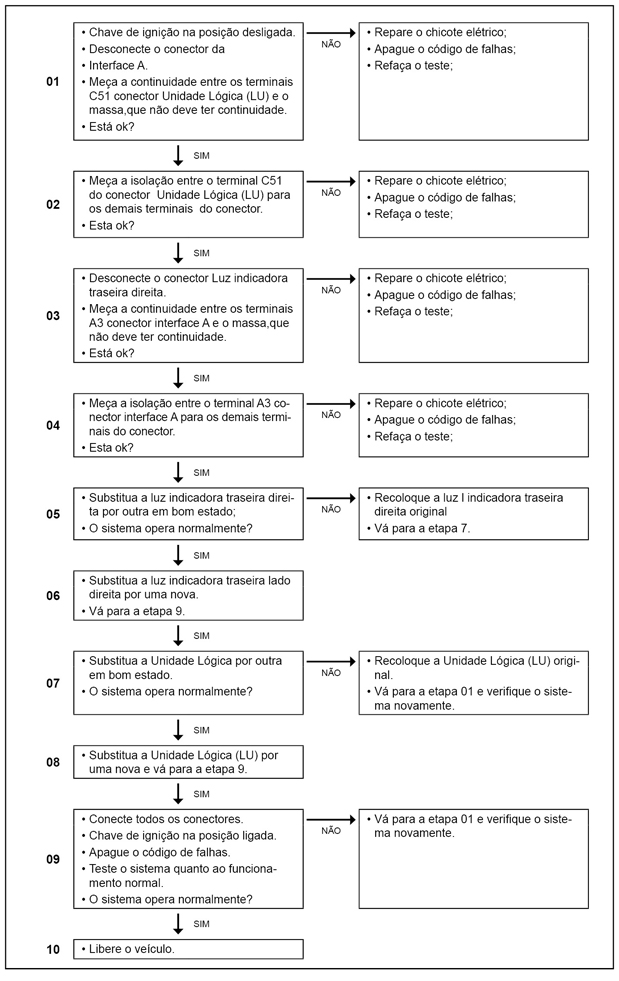

Passos do Diagnóstico de Falhas
Considerar os esquemas elétricos do veículo
|
