Legenda
- Sensor de velocidade (sensor hall)
- Tacógrafo
- Unidade Lógica (LU)
Descrição da
Falha
Circuito de alimentação do sensor de velocidade (sensor Hall), curto para o massa ou para o positivo.
Indicação de
Falha
Luz de alerta acende constantemente no painel com o símbolo  e ativa o alarme sonoro longo, seja com o veículo parado ou andando.
A luz de controle específica do equipamento (MTCO) permanece acesa enquanto o erro existir.
Estratégia de Monitoramento
A Unidade Lógica (LU) monitora se há curto circuito na alimentação do sensor de velocidade (sensor Hall).
Efeito da Falha
Não haverá indicação de velocidade no painel.
Não registrará velocidade no tacógrafo.
A luz de advertência do MTCO será ativada.
Possíveis Falhas
FMI 6: Curto para o massa ou para o positivo.
- Verificar o chicote e as conexões do sistema.
- Verificar se o sensor de velocidade (sensor Hall) está com defeito.
Avisos
  Leia sempre as Recomendações para Diagnósticos.
Registro de Falhas em
Outros Módulo de Comando
----

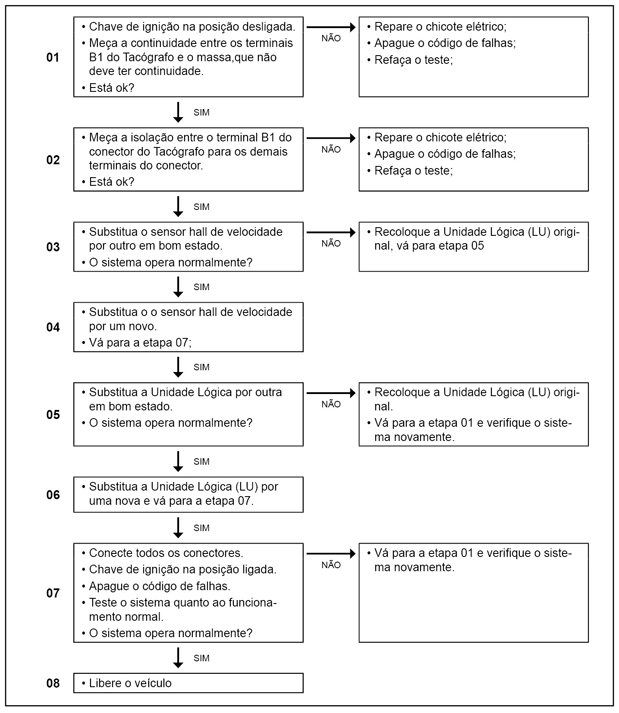

Passos do Diagnóstico de Falhas
Considerar os esquemas elétricos do veículo
|
