Legenda

1. Interruptor de embreagem
2. Interface B
3. Módulo ECM
4. Unidade Lógica (LU)

Descrição da Falha

Sensores de 1ª marcha, ré e neutro, sinal não plausível (tempo superior à 2 segundos).

Indicação de Falha

Será exibido o símbolo de no painel.

Estratégia de Monitoramento

A Unidade Lógica (LU) monitora a plausibilidade de tempo dos sinais entre os sensores de 1ª marcha, ré e neutro.

Efeito da Falha

É mostrado o símbolo de “falha do motor” no painel e ocorrerá a inibição de movimento do veículo.

Possíveis Falhas

FMI 2: Sinal não plausível implausível.

- Verificar se os interruptores de 1ª marcha, ré e neutro estão danificados.

Avisos

Leia sempre as Recomendações para Diagnósticos.

Este código de falha é registrado quando os sensores ficam implausíveis com tempo superior a 2 segundos registrado pela CAN.

Registro de Falhas em Outros Módulos de Comando

----

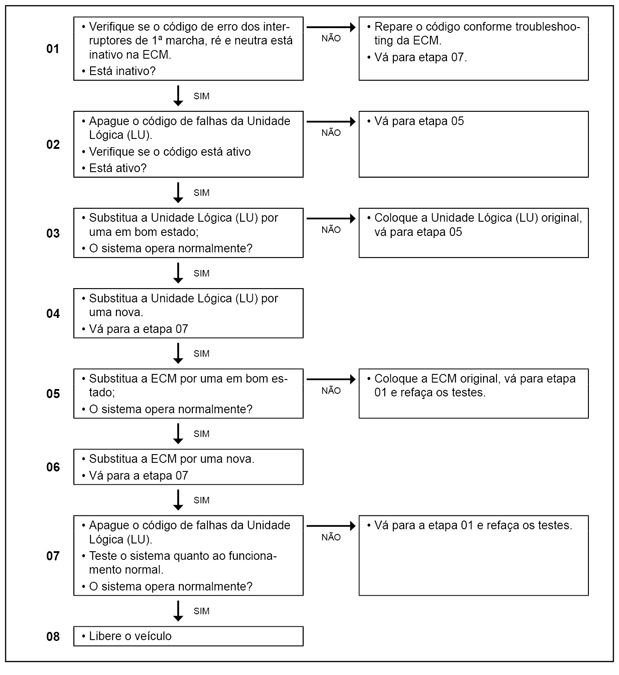

Passos do Diagnóstico de Falhas

Considerar os esquemas elétricos do veículo
