Legenda
- Interruptor de embreagem
- Interface B
- Módulo ECM
- Unidade Lógica (LU)
Descrição da Falha
Circuito do interruptor de embreagem, sinal não plausível.
Indicação de Falha
Luz de alerta específica (condição de desgaste da embreagem) permanece
acesa e ativa o alarme sonoro curto, com o veículo andando ou parado.
Estratégia de Monitoramento
A
Unidade Lógica (LU) monitora se o pedal de embreagem está pressionado
por muito tempo (motorista "descansando" o pé no pedal), fazendo com
que o sistema gere um sinal de advertência no painel, visando o aumento
da vida útil do conjunto de embreagem.
Ou seja, ao atingir
a velocidade de 40 km/h sem mudança no interruptor superior de
embreagem, o sinal de advertência no painel é enviado.
Efeito da Falha
Será exibido a luz de condição de desgaste da embreagem no painel.
Possíveis Falhas
FMI 2: Sinal não plausível.
FMI 10: Pedal de embreagem pressionado por tempo excessivo.
– Interruptor superior da embreagem danificado.
– Verificar o chicote de comunicação CAN com a LU.
Avisos
  Leia sempre as Recomendações para Diagnósticos.
Este código de falha é registrado quando o circuito do interruptor de embreagem está com sinal ausente.
Registro de
Falhas em Outros Módulos de Comando
----

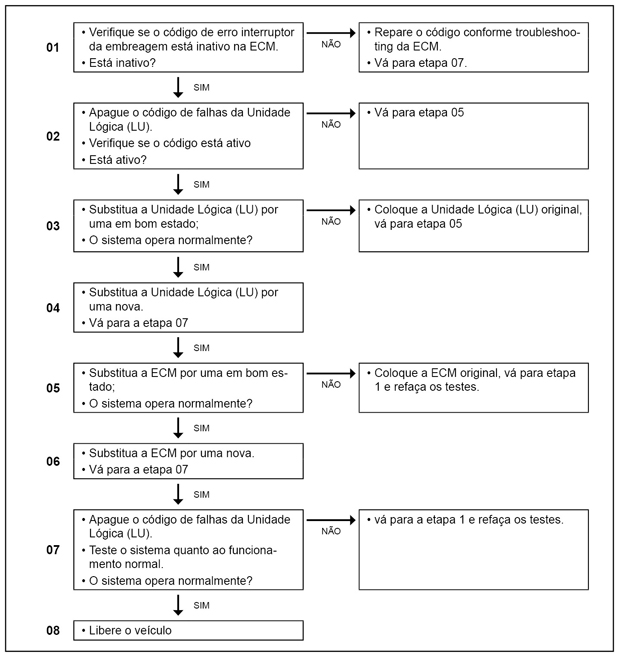

Passos do Diagnóstico de Falhas
Considerar os
esquemas elétricos do veículo
|
