Legenda
- Bateria
- Motor de Partida
- Fusível Principal
- Alternador
- Conector Power
- Fusível de proteção, F16
- Unidade Lógica(LU)
Descrição da Falha
Nível de tensão da bateria, sinal muito baixo.
Indicação de Falha
A luz de alerta acende constantemente com o símbolo  e ativa o alarme sonoro
agudo pulsante, com o veículo andando ou parado.
A luz de advertêcia do alternador  permanece
ligada enquanto a falha permanecer ativa.
Estratégia de Monitoramento
A Unidade Lógica (LU) monitora os níveis de tensão da bateria por meio do pino E7.
Efeito da Falha
A lâmpada de advertência permanecerá acesa até que a condição de tensão muito baixa da bateria seja corrigida.
Caso a tensão permaneça abaixo do valor mínimo especificado, o sistema se desligará automaticamente.
Possíveis falhas
FMI 0: Sinal muito
alto.
FMI 1: Sinal muito
baixo.
- Alternador defeituoso.
- Bateria(s) descarregada(s).
Avisos
  Leia sempre as Recomendações para Diagnósticos.
Este código de falha é parte do
recurso monitor de tensão da bateria. O ECM poderá aumentar a rotação
da marcha lenta e desativar o interruptor de decremento de marcha
lenta, se a aceleração da marcha lenta estiver habilitada.
Registro de Falhas em
Outros Módulos de Comando
----

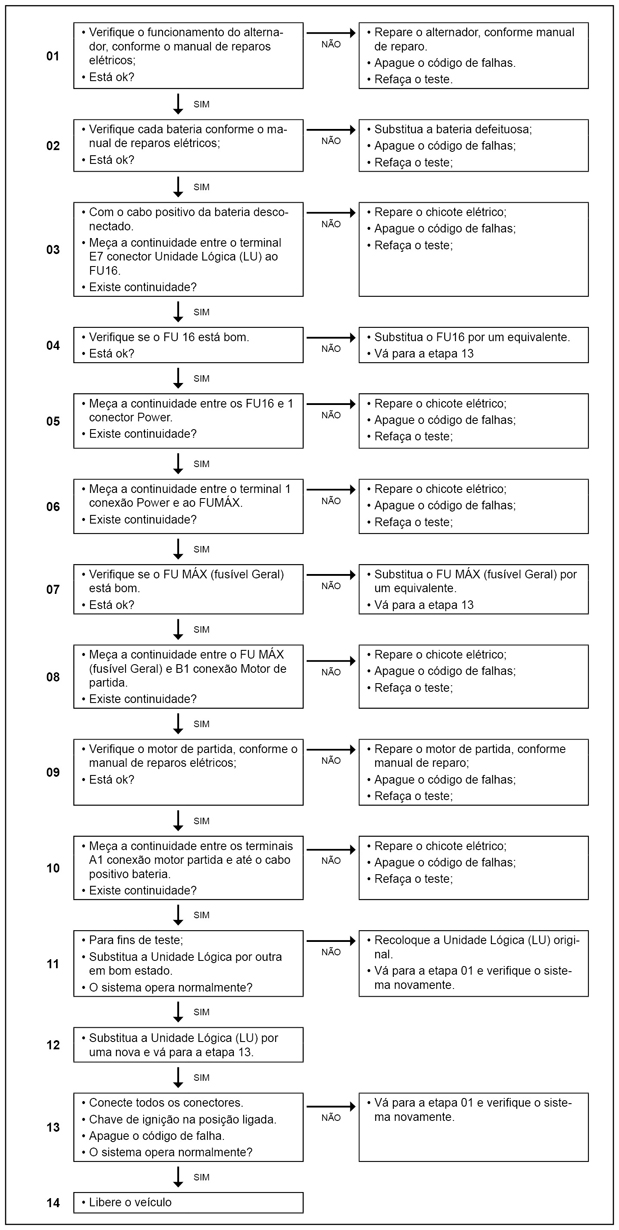

Passos do Diagnóstico de Falhas
Considerar os esquemas elétricos do
veículo
|
