Legenda
- Bateria
- Motor de Partida
- Fusível Principal
- Alternador
- Conector Power
- Fusível de proteção, F16
- Unidade Lógica(LU)
Descrição da Falha
Nível de tensão da bateria, sinal muito alto.
Indicação da Falha
A luz de advertêcia do alternador  permanece ligada enquanto a falha permanecer ativa.
Estratégia de Monitoramento
A Unidade Lógica (LU) monitora os níves de tensão da bateria por meio da entrada E7.
Efeito da Falha
A lâmpada de advertência permanecerá acesa até que a condição de tensão muito alta da bateria seja corrigida.
Possíveis falhas
FMI 0: Sinal muito alto.
FMI 1: Sinal muito baixo.
- Verifique as conexões da bateria, principalmente o (+).
- Alternador ou regulador de voltagem defeituoso.
- Verifique o fusível principal e o fusível de proteção F16.
Avisos
  Leia sempre as Recomendações para Diagnósticos.
Este código de falha é parte do
recurso monitor de tensão da bateria. O ECM poderá aumentar a rotação
da marcha lenta e desativar o interruptor de decremento de marcha
lenta, se a aceleração da marcha lenta estiver habilitada.
Registro de Falhas em Outros Módulos de Comando
----

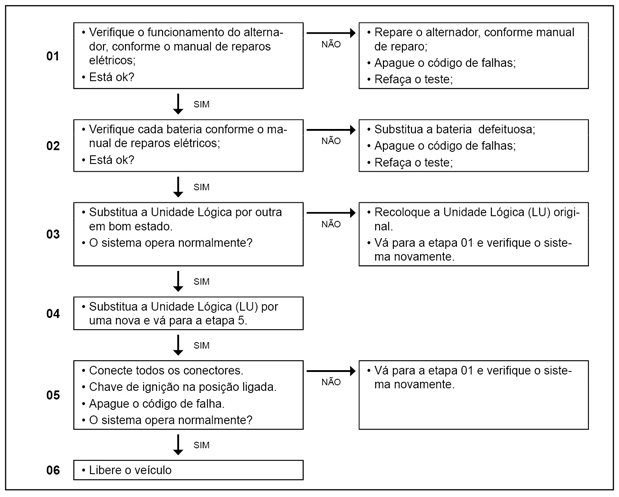

Passos do Diagnóstico de Falhas
Considerar os esquemas elétricos
do veículo
|
