Legenda

1. Interruptor do vidro janela direita
2. Conector da porta lado direito
3. Conector Cluster X1
4. Unidade Lógica (LU)
5. Ponto de massa localizado na coluna A do lado direito

Causa

Interruptor controle do levantamento vidro do passageiro da janela lado direito. Estado ativo por mais de 30 segundos.

Efeito

Vidro elétrico não funcionará até que a chave de ignição seja desligada e ligada novamente.

Dicas para a Oficina

– Verificar o chicote da porta, fiação em curto ou com emendas;

– Verificar conectores quanto a pinos torto ou oxidados;

– Verificar pontos de aterramento quanto à oxidação ou mau contato;

– Verificar interruptor de controle levantamento vidro porta do passageiro com defeito conforme tabela abaixo.

Valores de resistência do interruptor:

Posição	Valor da resistência
Desativada	Circuito aberto > 2K ohm
Aberta	120-250 ohm
Fechada	800-1900k ohm
Curto com o massa	0-100 ohm















Pinos 1 e 3 do interruptor do vidro lado do passageiro.

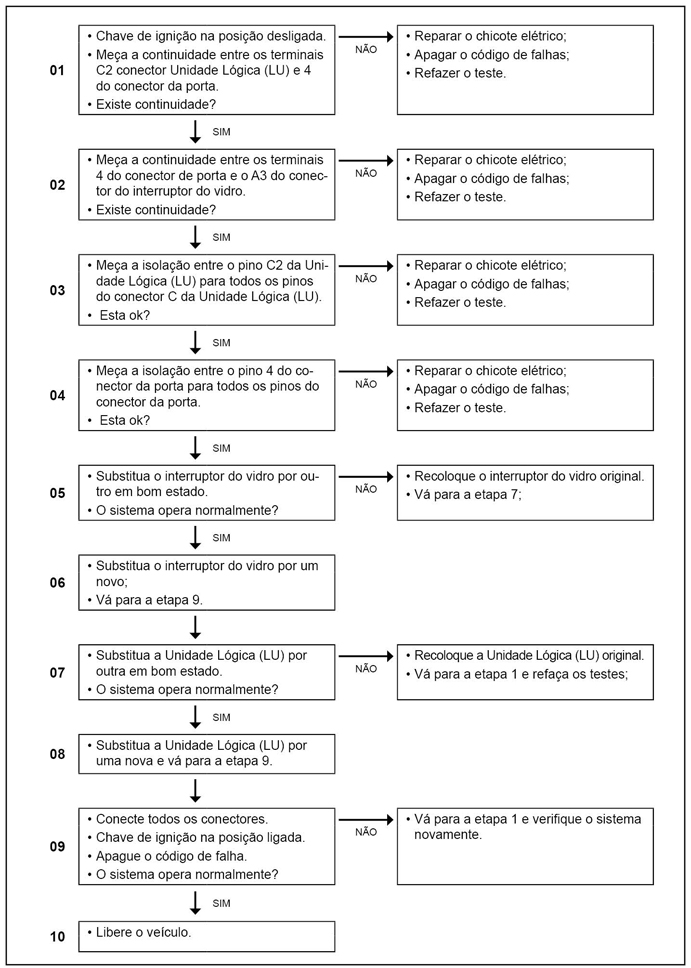

Passos do Diagnóstico de Falhas
