Legenda

1. Interruptor do vidro janela direita
2. Conector da porta lado direito
3. Conector Cluster X1
4. Unidade Lógica (LU)
5. Ponto de massa localizado na coluna A do lado direito

Causa

Sinal do interruptor do vidro do passageiro da janela direita, em curto-circuito com o potencial negativo.

Efeito

Vidro elétrico não funcionará.

Dicas para a Oficina

– Verificar o chicote da porta, descascada ou em contado com potencial negativo;

– Interruptor de controle levantamento vidro porta do motorista com defeito verificar conforme tabela abaixo.

Valores de resistência do interruptor:

Posição	Valor da resistência
Desativada	Circuito aberto > 2K ohm
Aberta	120-250 ohm
Fechada	800-1900k ohm
Curto com o massa	0-100 ohm















Pinos 1 e 3 do interruptor do vidro lado do passageiro.

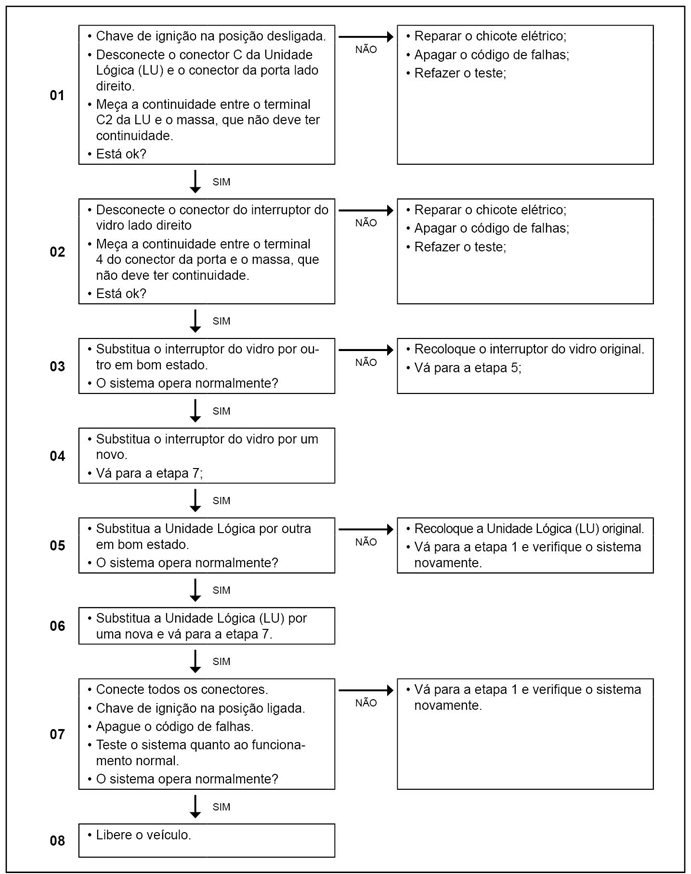

Passos do Diagnóstico de Falhas

Atenção!

Leia sempre as Recomendações para Diagnósticos.
