| Descrição da falha
|
Falha no Interruptor do vidro lado do passageiro, da janela lado direita Valor de resistência fora da especificação. |

Legenda
- Interruptor do vidro janela direita
- Conector da porta lado direito
- Conector Cluster X1
- Unidade Lógica (LU)
- Ponto de massa localizado na coluna A do lado direito
Causa
Sinal do interruptor do vidro do passageiro da janela direita não plausível Valor de resistência fora da especificação.
Efeito
Vidro elétrico não funcionará.
Dicas para a Oficina
Verificar o chicote da porta, fiação partida com emendas ou oxidada;
Interruptor de controle levantamento vidro porta do passageiro com defeito verificar conforme tabela abaixo.
Valores de resistência do interruptor:
| Posição
| Valor da resistência
|
Desativada |
Circuito aberto > 2K ohm |
Aberta |
120-250 ohm |
Fechada |
800-1900k ohm |
Curto com o massa |
0-100 ohm |
Pinos 1 e 3 do interruptor do vidro lado do passageiro.

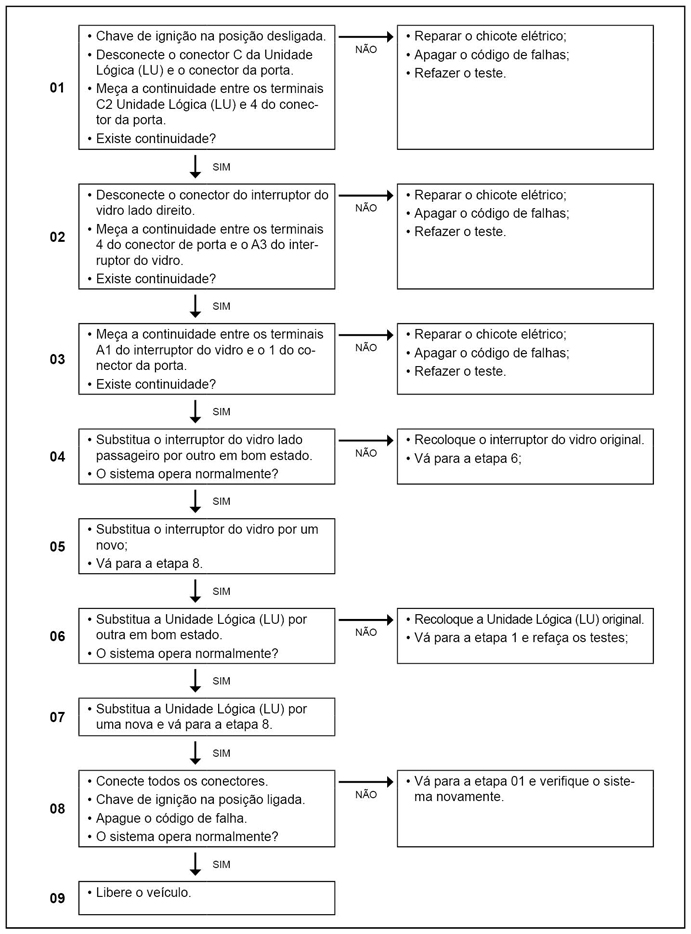

Passos do Diagnóstico de Falhas
  Atenção!
Leia sempre as Recomendações para Diagnósticos.
|
