| Descrição da falha
|
Interruptor do vidro (lado motorista) da janela direita - curto-circuito para potencial negativo. |

Legenda
- Motor vidro elétrico motorista
- Conector da porta motorista
- Unidade Lógica (LU)
- Interruptor vidro acionamento motorista
- Ponto de massa localizado na coluna A do lado esquerdo
Causa
Sinal do interruptor do vidro do motorista da janela direita, em curto-circuito para potencial negativo.
Efeito
Vidro elétrico não funcionará.
Dicas para a Oficina
Verificar o chicote da porta, fiação descascada em contato com potencial negativo;
Verificar Interruptor de controle levantamento vidro porta do motorista com defeito verificar conforme tabela abaixo.
Valores de resistência do interruptor:
| Posição
| Valor da resistência
|
Desativada |
Circuito aberto > 2K ohm |
Aberta |
120-250 ohm |
Fechada |
800-1900k ohm |
Curto com o massa |
0-100 ohm |
Pinos 1 e 4 vidro lado do motorista.
Pinos 1 e 2 vidro lado do passageiro.

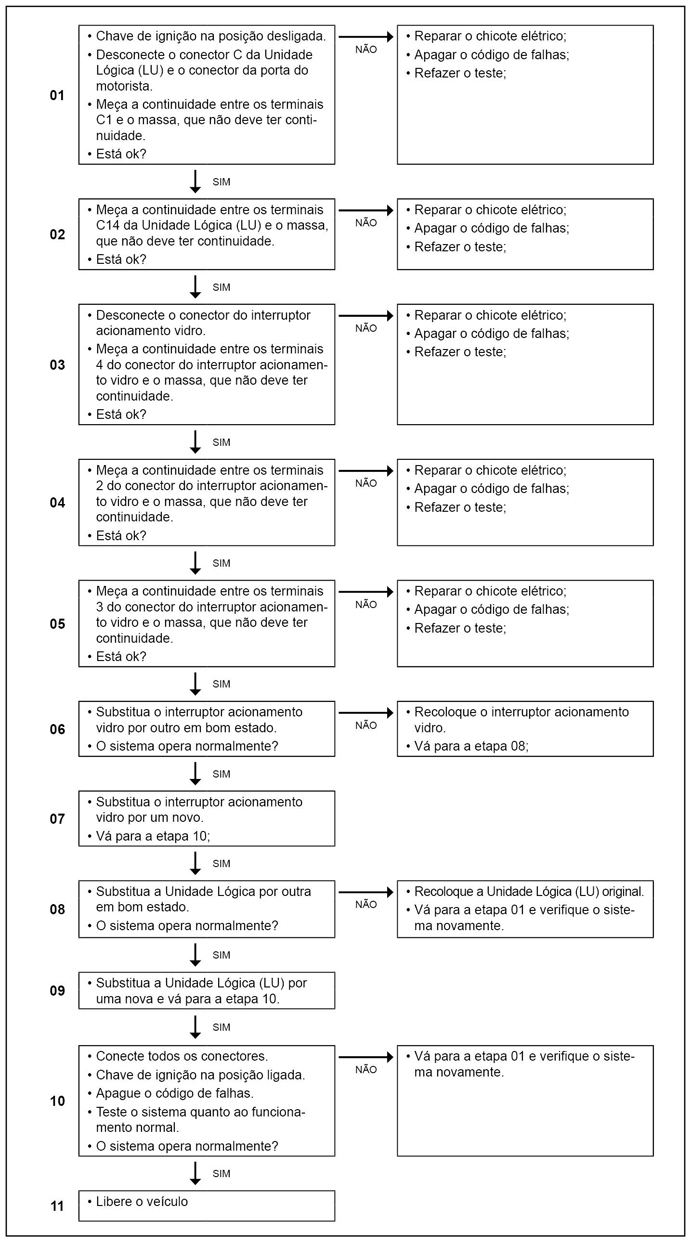

Passos do Diagnóstico de Falhas
  Atenção!
Leia sempre as Recomendações para Diagnósticos.
|
