Legenda
- Motor vidro elétrico motorista
- Conector da porta motorista
- Unidade Lógica (LU)
- Interruptor vidro acionamento motorista
- Ponto de massa localizado na coluna A do lado esquerdo
Descrição da Falha
Interruptor do vidro elétrico lado motorista da janela esquerda, ativado por mais de 30 segundos.
Indicação de Falha
Não haverá indicação de falha.
Estratégia de Monitoramento
A Unidade Lógica(LU) monitora o
circuito do interruptor do vidro elétrico quanto à curto para o massa,
se está ativado por mais de 30 s, e/ou se está dentro da especificação
de resistência.
Efeito da Falha
O vidro elétrico correspondente ao interruptor defeituoso não funcionará.
Possíveis Falhas
FMI 2: Valor da resistência fora do especificado.
FMI 4: Curto para o massa, para o valor inferior de resistência de 100 ohms.
FMI 10: Interruptor defeituoso.
– Verificar o chicote da porta, fiação partida.
– Verificar conectores quanto a pinos torto ou oxidados;
– Verificar Interruptor de controle levantamento vidro porta do motorista com defeito conforme tabela abaixo.
Valores de resistência do interruptor:
| Posição
| Valor da resistência
|
Desativada |
Circuito aberto > 2K ohm |
Aberta |
120-250 ohm |
Fechada |
800-1900k ohm |
Curto com o massa |
0-100 ohm |
Pinos 1 e 4 vidro lado do motorista.
Pinos 1 e 2 vidro lado do passageiro.
Avisos
  Atenção!
Leia sempre as Recomendações para Diagnósticos.
Registro de Falhas em Outros Módulos de Comando
----

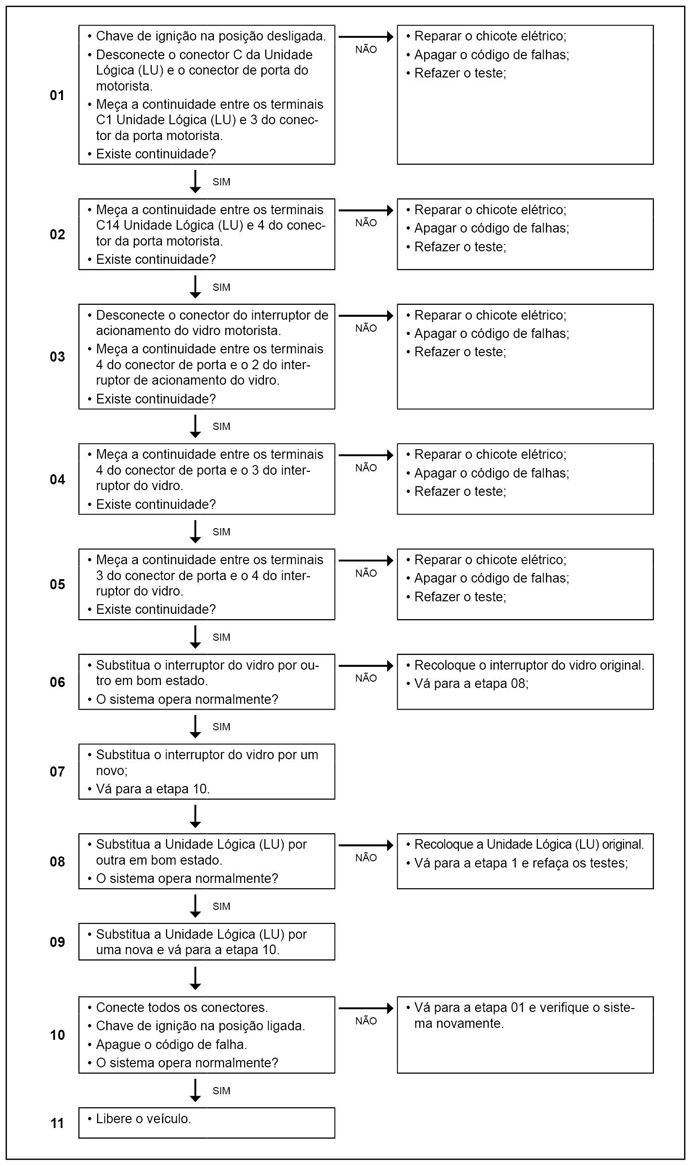

Passos do Diagnóstico de Falhas
|
