Legenda
- Motor vidro elétrico motorista
- Conector da porta motorista
- Unidade Lógica (LU)
- Interruptor vidro acionamento motorista
- Ponto de massa localizado na coluna A do lado esquerdo
Descrição da Falha
Circuito do interruptor do vidro elétrico lado motorista da janela esquerda, em curto circuito para o massa.
Indicação de Falha
Não haverá indicação de falha.
Estratégia de Monitoramento
A Unidade Lógica(LU) monitora o
circuito do interruptor do vidro elétrico quanto à curto para o massa,
se está ativado por mais de 30 s, e/ou se está dentro da especificação
de resistência.
Efeito da Falha
O vidro elétrico correspondente ao interruptor defeituoso não funcionará.
Possíveis Falhas
FMI 2: Valor da resistência fora do especificado.
FMI 4: Curto para o massa, para o valor inferior de resistência de 100 ohms.
FMI 10: Interruptor defeituoso.
– Verificar o chicote da porta, fiação partida.
– Interruptor de controle levantamento vidro porta do motorista com defeito.
Valores de resistência do interruptor:
| Posição
| Valor da resistência
|
Desativada |
Circuito aberto > 2K ohm |
Aberta |
120-250 ohm |
Fechada |
800-1900k ohm |
Curto com o massa |
0-100 ohm |
Pinos 1 e 4 vidro lado do motorista.
Pinos 1 e 2 vidro lado do passageiro.

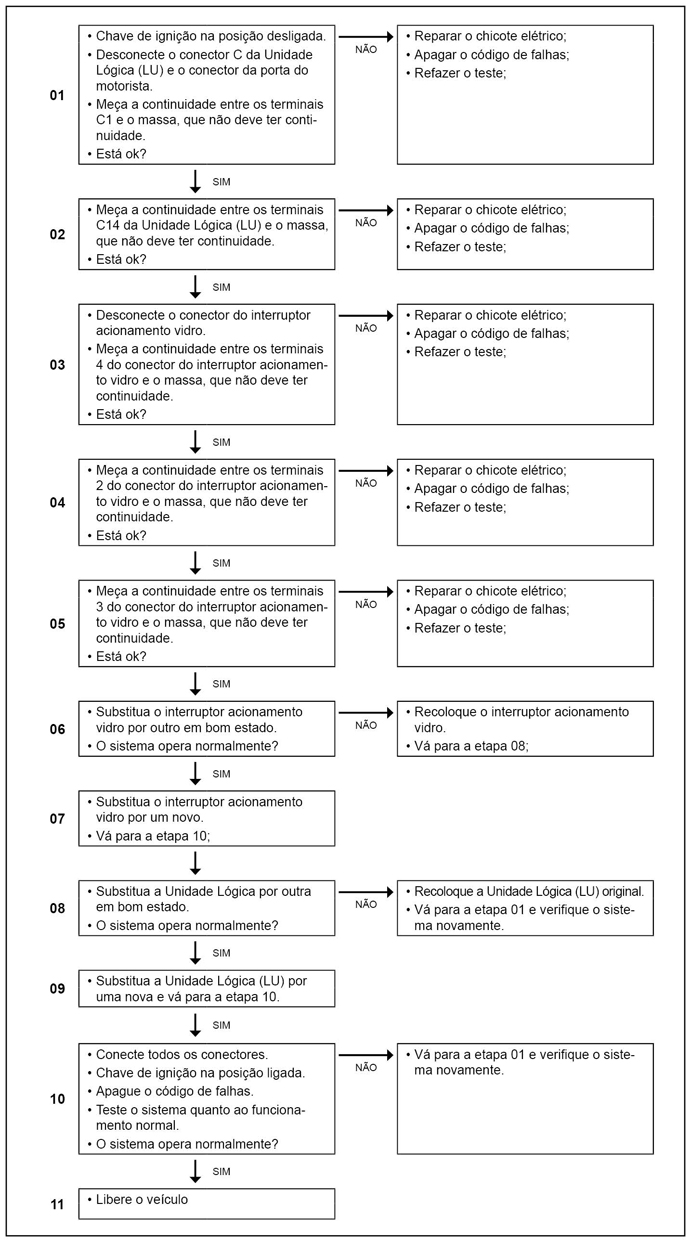

Avisos
  Atenção!
Leia sempre as Recomendações para Diagnósticos.
|
