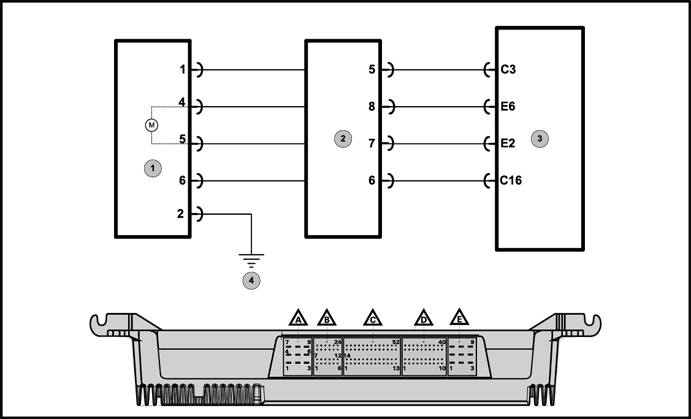

Legenda
- Atuador de travamento da porta do motorista
- Conector da porta do motorista
- Unidade Lógica (LU)
- Ponto de massa localizado na coluna A lado esquerdo
Descrição da Falha
Circuito do atuador da porta do motorista, curto para o massa.
Indicação de Falha
Não haverá indicação de falha.
Estratégia de Monitoramento
A Unidade lógica
(LU) monitora o circuito do atuador da porta motorista quanto à curto
para o massa, para o positivo e/ou interrupção.
Efeito da Falha
Todas as saídas de travamento de porta serão desativadas, até o erro desaparecer.
Possíveis Falhas
FMI 3: Curto circuito para o positivo.
FMI 4: Curto circuito para o massa.
FMI 5: Interrupção do circuito.
– Verificar o chicote da porta, fiação descascada;
– Trava da porta danificada;
– Fios derretidos dentro do chicote elétrico (isolação).
Avisos
  Atenção!
Leia sempre as Recomendações para Diagnósticos.
Registro de Falhas em Outros Módulos de Comando
-----

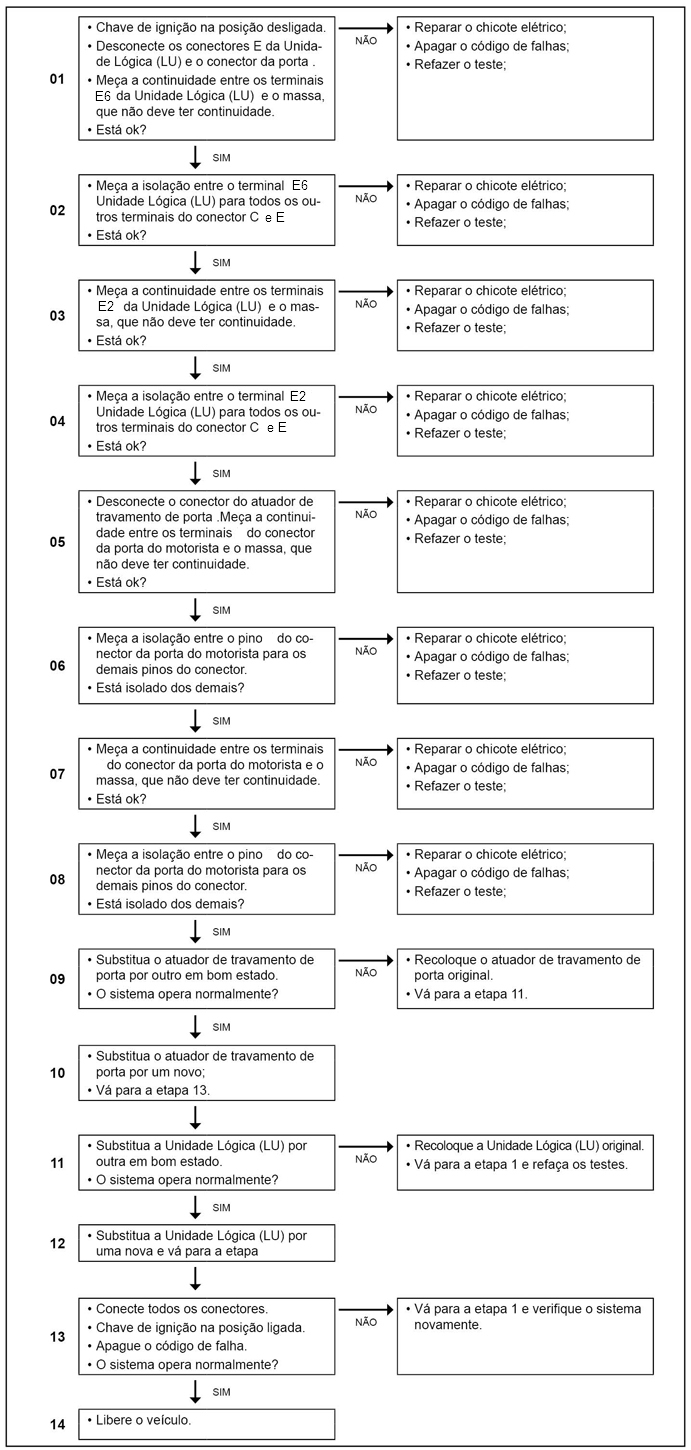

Passos do Diagnóstico de Falhas
|
