Legenda
- Atuador porta motorista
- Atuador porta passageiro
- conector porta motorista
- Pconector porta passageiro
- Unidade Lógica (LU)
Descrição da Falha
Quando o
estado do sinal de ativação (interno na LU) estiver em nível baixo de
tensão, mas a entrada do estado do CDL (sinal internamente na LU)
estiver em nível alto de tensão por um tempo maior que 1 segundo, é
registrado esta falha.
Indicação de Falha
Não haverá indicação de falha no painel de instrumentos.
Estratégia de Monitoramento
A Unidade Lógica (LU) monitora internamente o intervalo de tempo da mudança de nível de tensão entre o sinal de ativação e o CDL.
Efeito da Falha
Todas as saídas de travamento de porta serão desativadas, até o erro desaparecer.
Possíveis Falhas
FMI 2: Implausível.
– Unidade Lógica defeituosa.
Avisos
  Atenção!
Leia sempre as Recomendações para Diagnósticos.
Registro de Falhas em Outros Módulos de Comando
----

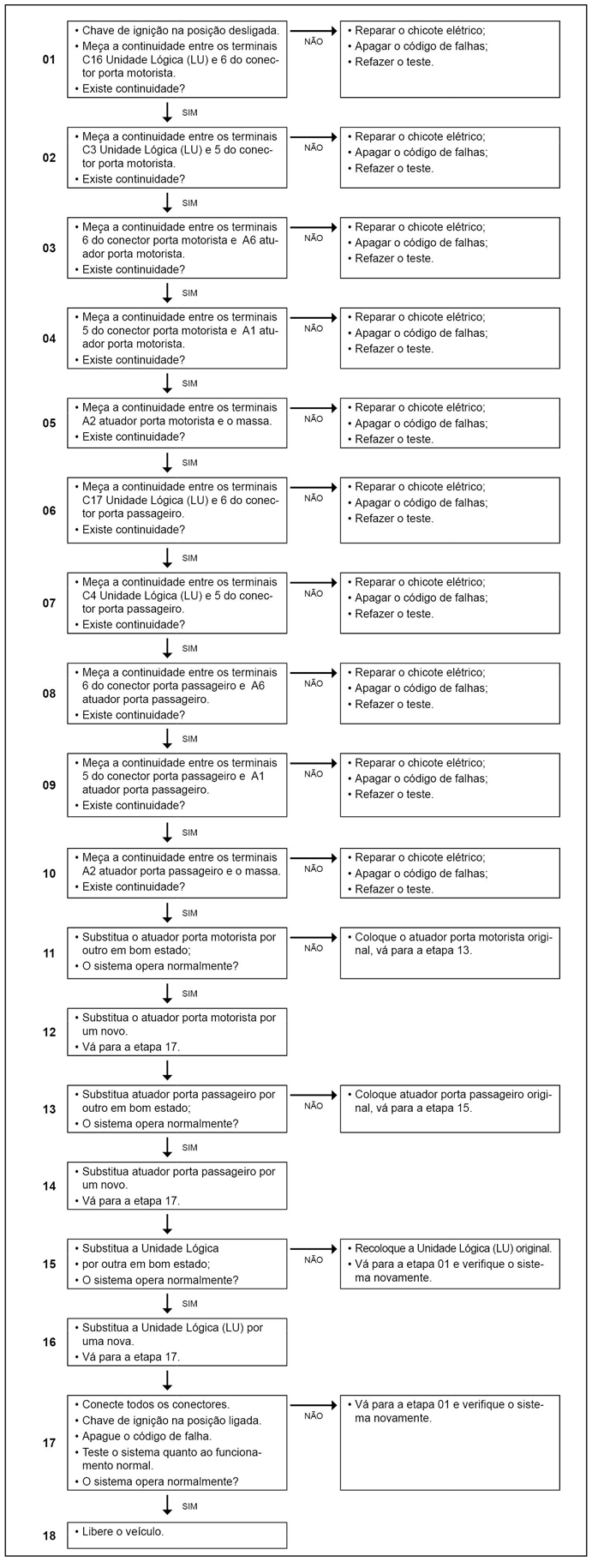

Passos do Diagnóstico de Falhas
|
