Legenda
- Alavanca de marchas (console central)
- Conector do console central
- Unidade Lógica (LU)
- Potencial positivo da bateria (30)
Descrição da Falha
Circuito do interruptor GV, implausível.
Indicação de Falha
Luz de alerta acende constantemente com o símbolo  e ativa o alarme sonoro longo, com o veículo andando ou parado.
A luz de advertência de reduzida  permanece ligada enquanto a falha estiver ativa.
Estratégia de Monitoramento
A Unidade lógica (LU) monitora o
tempo de implausibilidade entre os sinais do interruptor do GV, quando
um estiver em nível alto de tensão, o outro deve estar em nível baixo
de tensão.
Efeito da Falha
Não há efeito para este código.
Possíveis Falhas
FMI 2: Implausível.
– Verificar o chicote console central, fiação partida ou descascada
– Interruptor danificado.
Avisos
  Atenção!
Leia sempre as Recomendações para Diagnósticos.
Registro de Falhas em Outros Módulos de Comando
----

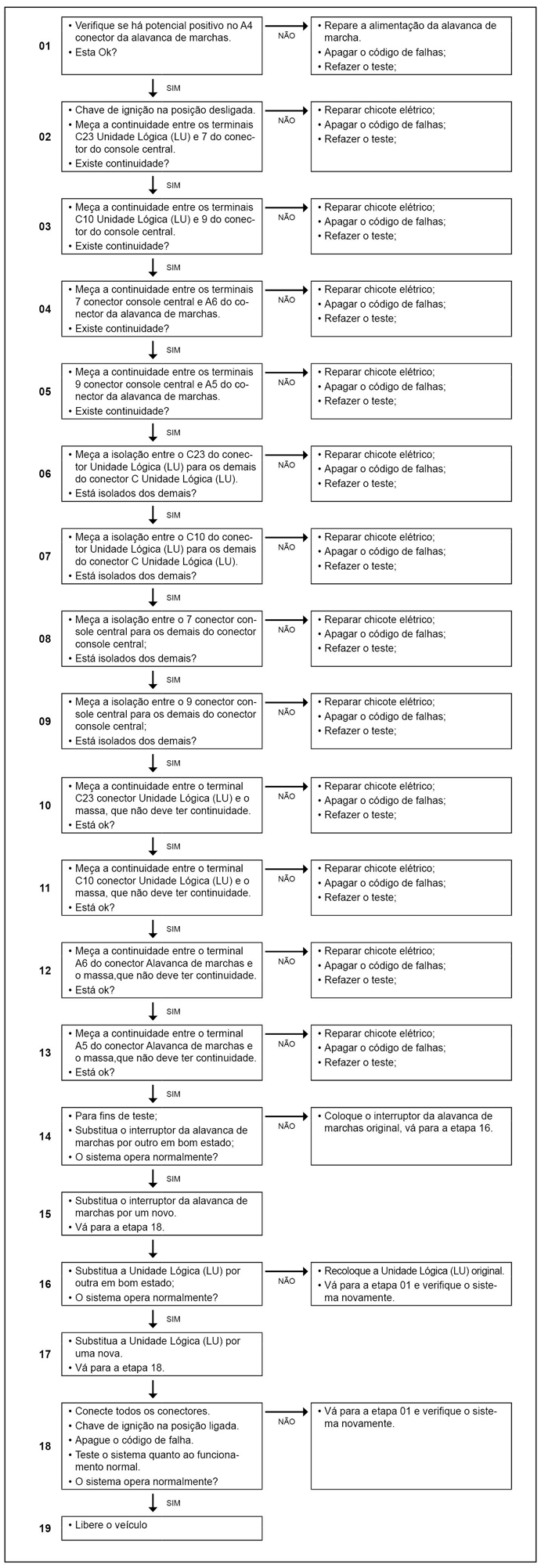

Passos do Diagnóstico de Falhas
|
