Legenda
- Sensor 1 de pressão do freio
- E-Rack A
- Unidade Lógica (LU)
- Sensor 2 de pressão do freio
Descrição da Falha
Circuito do sensor de pressão
do sistema do freio 1, interrompido.
Indicação de Falha
Luz de alerta acende constantemente com o símbolo
e ativa o alarme sonoro longo, com o veículo andando ou parado.
A luz de advertência de pressão do freio  permanece ligada enquanto a falha estiver ativa e o display no computador de bordo, indicará PRES 1.
Estratégia de Monitoramento
A Unidade Lógica (LU) monitora o
circuito de sensor de pressão do freio 1, quanto à curto circuito para
o massa e/ou interrupção, além de monitorar também os níveis de pressão
do sistema de freio, e o tempo de carga de pressão com o veículo em
funcionamento.
Efeito da Falha
Não há efeito para este código.
Possíveis Falhas
FMI 5: Curto circuito para o massa.
FMI 6: Circuito interrompido.
– Verificar as conexões quanto a mau contato ou pinos tortos.
– Verificar os cabos quanto à rompimento ou oxidação.
Avisos
  Atenção!
Leia sempre as Recomendações para Diagnósticos.
Registro de Falhas em Outros Módulos de Comando
----

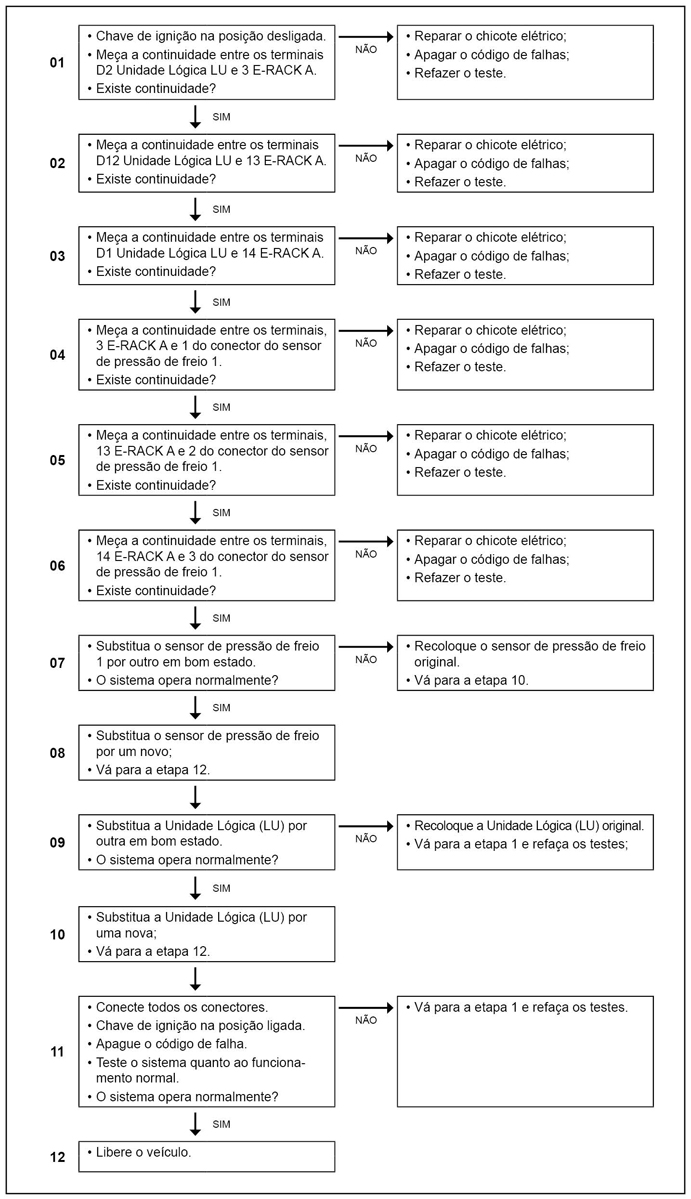

Passos do Diagnóstico de Falhas
|
