Legenda
- Relé temporizado do limpador de para-brisa
- Unidade Lógica (LU)
- Ponto de massa localizado na coluna A lado direito
Descrição da Falha
Circuito do relé do motor do limpador de para-brisa, curto circuito para o massa.
Indicação de Falha
Não haverá indicação de falha.
Estratégia de Monitoramento
A Unidade Lógica (LU) monitora o circuito do relé do motor do limpador de para-brisa quanto à curto para o massa ou interrupção.
Efeito da Falha
Limpador de para-brisa não funcionará.
Possíveis Falhas
FMI 5: Interrupção no circuito.
FMI 6: Curto circuito para o massa.
– Verificar conectores e soquete do relé temporizado do limpador de para-brisa quanto à oxidação e pinos tortos.
Avisos
  Atenção!
Leia sempre as Recomendações para Diagnósticos.
Registro de Falhas em Outros Módulos de Comando
----

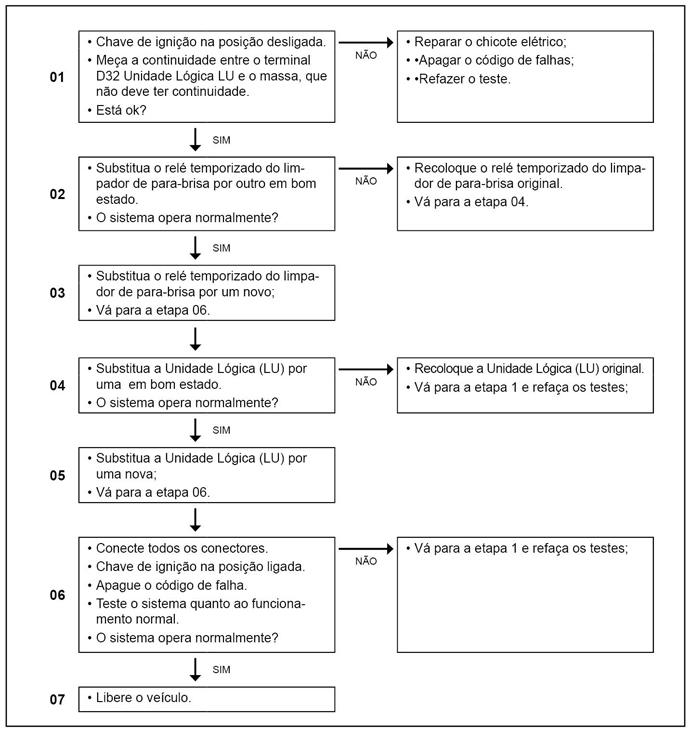

Passos do Diagnóstico de Falhas
|
