Legenda

1. Rádio
2. Interruptor do vidro do passageiro
3. Resistor
4. Interruptor do vidro do motorista
5. Acendedor de cigarro
6. Interruptor antiderrapante
7. Interruptor travamento diferencial
8. Interruptor travamento interdiferencial
9. Interruptor eixo auxiliar
10. Conector console central
11. Interruptor Luz de cabine
12. Tomada de acessório
13. Interruptor freio motor
14. Interruptor aceleração motor
15. Interruptor menu avisar
16. Interruptor piloto automático
17. Cluster
18. Unidade Lógica (LU)

Descrição da Falha

    Circuito da saída da linha 58 d, circuito aberto.

Indicação da Falha

Não haverá indicação de falha.

Estratégia de Monitoramento

A Unidade Lógica (LU) monitora o circuito da saída do terminal 58d quanto à curto para o massa e/ou interrupção.

Efeito da Falha

Afetará todos os componentes alimentado por este terminal.

Possíveis Falhas

FMI 5: Circuito aberto, interrompido.

FMI 6: Curto circuito para o massa.

Verifique qual sistema alimentado pelo 58d encontra-se em aberto.


Avisos

Atenção!

Leia sempre as Recomendações para Diagnósticos.

Registro de Falhas em Outros Módulos de Comando

    ----

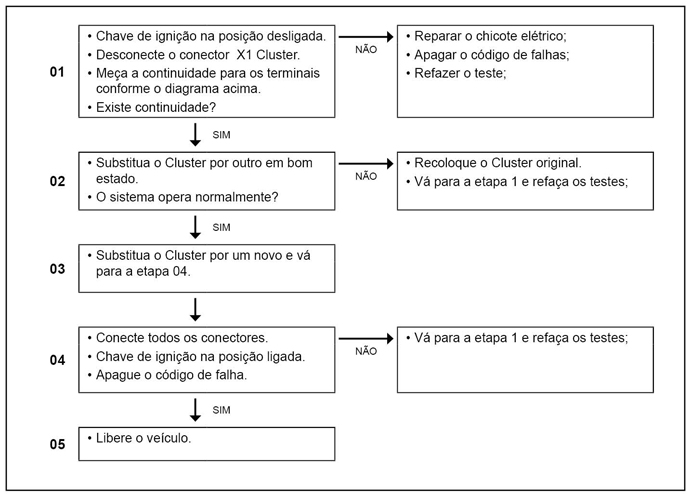

Passos do Diagnóstico de Falhas

    Considerar os esquemas elétricos do veículo
