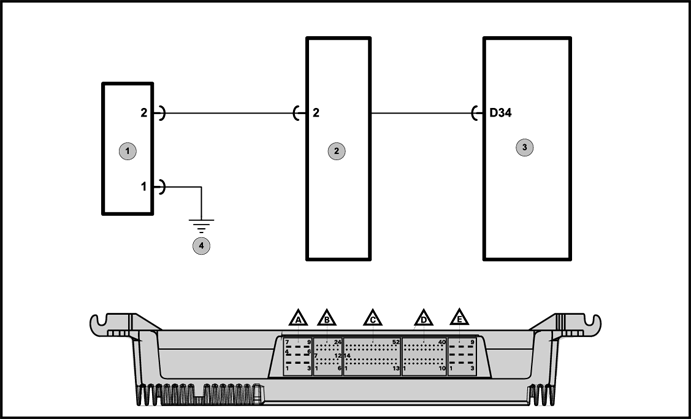

Legenda
- Luz indicadora de direção lateral lado direito
- E-Rack L
- Unidade lógica (LU)
- Ponto de massa localizado na parte frontal do chassi
Descrição da Falha
Circuito da luz indicadora de direção lateral direita, interrompido.
Indicação de Falha
A frequência de piscada é
dobrada quando os piscadores são ligados, e o som de "click" e os
sinais de direção no painel
de instrumentos também são
dobrados.
Estratégia de Monitoramento
A Unidade lógica (LU) monitora o circuito da luz indicadora lateral direita quanto à curto para o massa e interrupção.
Efeito da Falha
A frequência de piscadas do sistema de luzes direcionais será dobrado.
Possíveis Falhas
FMI 5: Interrupção no circuito.
FMI 6: Curto circuito para o massa.
– Verificar visualmente o soquete da luz indicadora de direção lateral direita.
Analisar o filamento da lâmpada e medir a continuidade entre os dois pólos da luz indicadora de direção lateral direita.

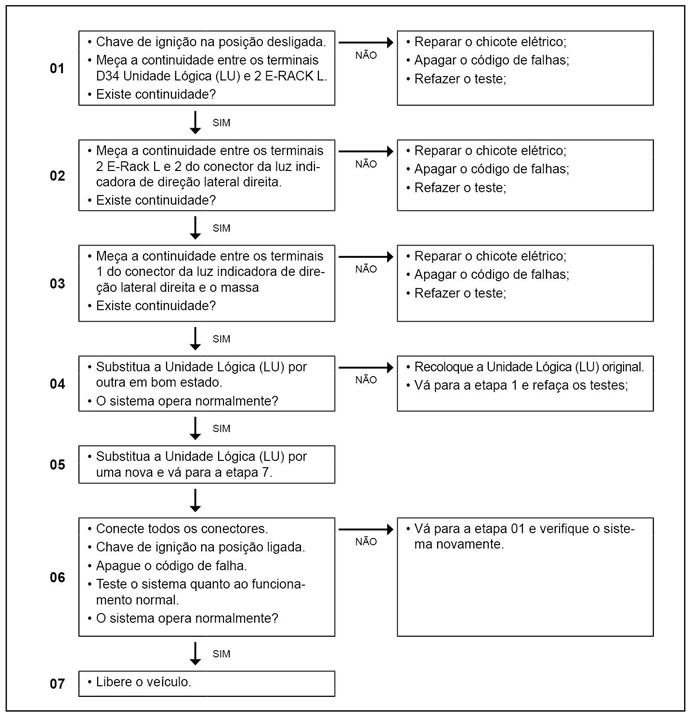

Passos do Diagnóstico de Falhas
  Atenção!
Leia sempre as Recomendações para Diagnósticos.
Registro de Falhas em Outros Módulos de Comando
----
Passos do Diagnóstico de Falhas
Considerar os esquemas elétricos do veículo
|
