Legenda
- Luz indicadora de direção do reboque L/E (Conector 4 vias)
- Conector do chassi
- Conector E-RACK F
- Unidade lógica (LU)
- Ponto de massa localizado na parte frontal do chassi
Descrição da Falha
Circuito da luz indicadora de direção esquerda do reboque, curto para o massa.
Indicação de Falha
A frequência de piscada é
dobrada, quando os piscadores são ligados, e o som de "click" e os
sinais de direção no painel de
instrumentos
também são dobrados.
Estratégia de Monitoramento
A Unidade Lógica (LU) monitora o circuito da luz
indicadora de direção esquerda do reboque quanto à curto para o massa e
interrupção.
Efeito da Falha
A frequência de piscadas do sistema de luzes direcionais será dobrada.
Possíveis Falhas
FMI 5: Interrupção no circuito.
FMI 6: Curto circuito para o massa.
– Verificar visualmente o soquete da luz indicadora de direção lateral esquerda do reboque.
Analisar o filamento da lâmpada
e medir a continuidade entre os dois pólos da luz indicadora de direção
lateral esquerda do reboque.
Avisos
  Atenção!
Leia sempre as Recomendações para Diagnósticos.
Registro de Falhas em Outros Módulos de Comando
----

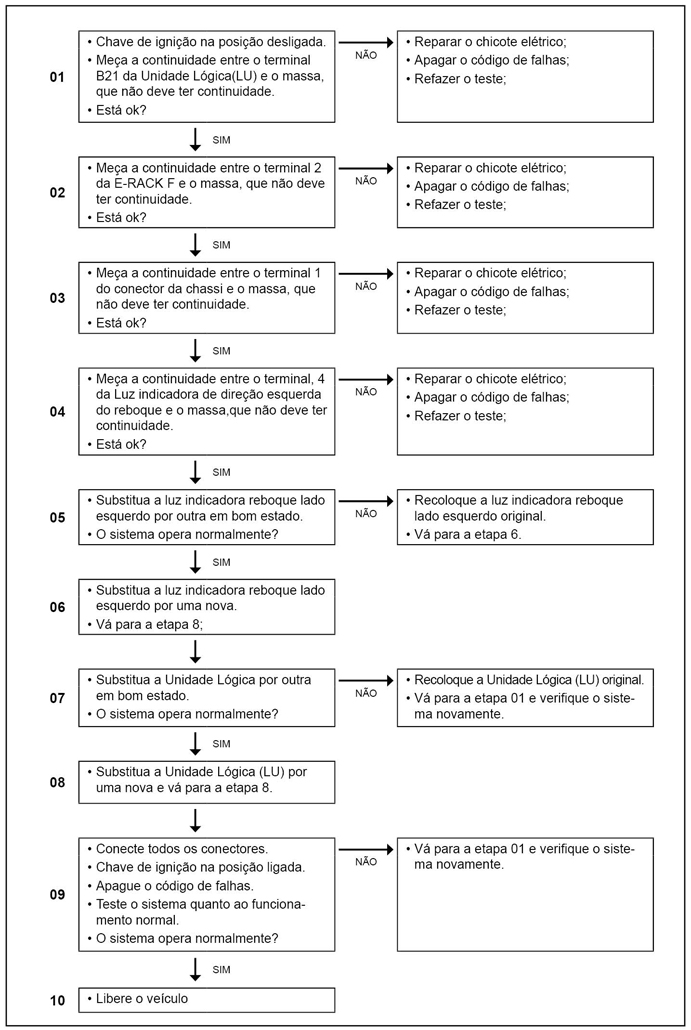

Passos do Diagnóstico de Falhas
Considerar os esquemas elétricos do veículo
|
