Legenda
- Buzina
- Ponto de massa localizado na frontal no lado esquerdo
- Erack-C
- Unidade Lógica (LU)
Descrição da Falha
Circuito da buzina, em curto para o massa.
Indicação de Falha
Não haverá indicação de falha.
Estratégia de Monitoramento
A Unidade Lógica (LU) monitora o circuito da buzina quanto à curto para o massa ou interrupção no circuito.
Efeito da Falha
Buzina não funcionará.
Possíveis Falhas
FMI 5: Interrupção no circuito.
FMI 6: Curto circuito para o massa.
– Verificar a fiação da coluna de direção quanto a cabos descascados ou partidos.
Avisos
  Atenção!
Leia sempre as Recomendações para Diagnósticos.
Registro de Falhas em Outros Módulos de Comando
----

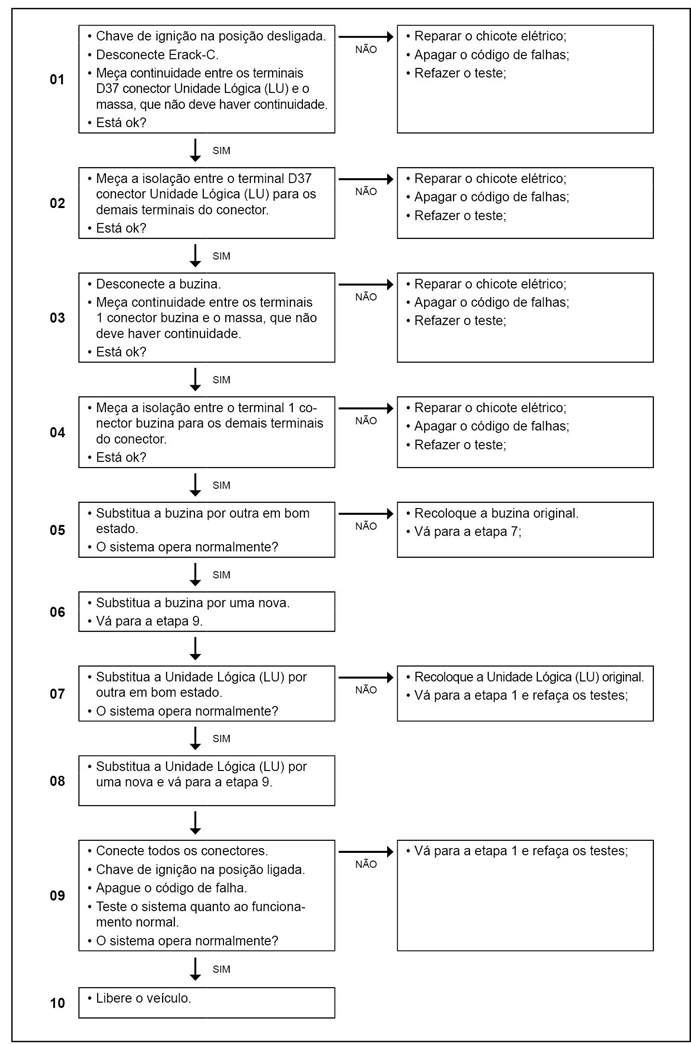

Passos do Diagnóstico de Falhas
Considerar os esquemas elétricos do veículo
|
