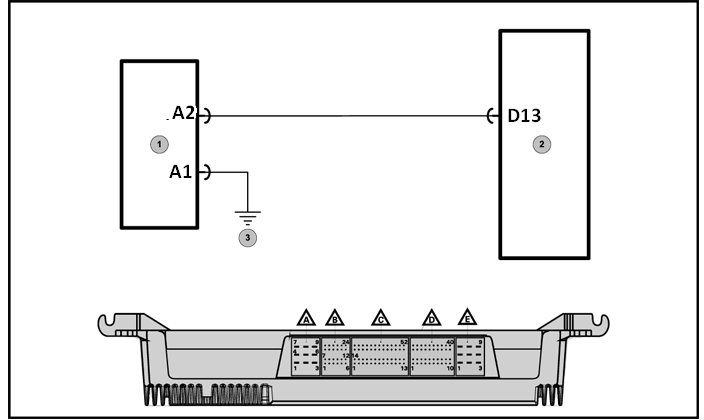

Legenda
- Interruptor inferior da embreagem
- Unidade Lógica (LU)
- Ponto de massa localizado na coluna A lado esquerdo da cabine
Descrição da Falha
Interruptor inferior de embreagem, sinal implausível.
Indicação de Falha
Luz de alerta acende constantemente com o símbolo
e ativa o alarme sonoro longo, com o veículo andando.
A LIM  permanece ligada.
Logo que o interruptor retorna à posição normal, a indicação de falha é apagada.
Estratégia de Monitoramento
A
Unidade Lógica (LU) monitora o intervalo de tempo, após o acionamento
do interruptor superior da embreagem, intervalo ajustado em 1 segundo
para o acionamento do interruptor inferior da embreagem.
Efeito da Falha
Não há efeito para este código.
Possíveis Falhas
FMI 14: Sinal implausível.
- Interruptor inferior de embreagem com defeito.
Aviso

Leia sempre as Recomendações para Diagnósticos.
- Verificar se há registro de falha relacionada ao interruptor superior de embreagem na PTM (Power Train Manager).
- Verificar se há registro de falha relacionada ao interruptor superior de embreagem na ECU (Unidade de Controle Eletrônico).
Registro de Falhas em Outros Módulos de Comando
----

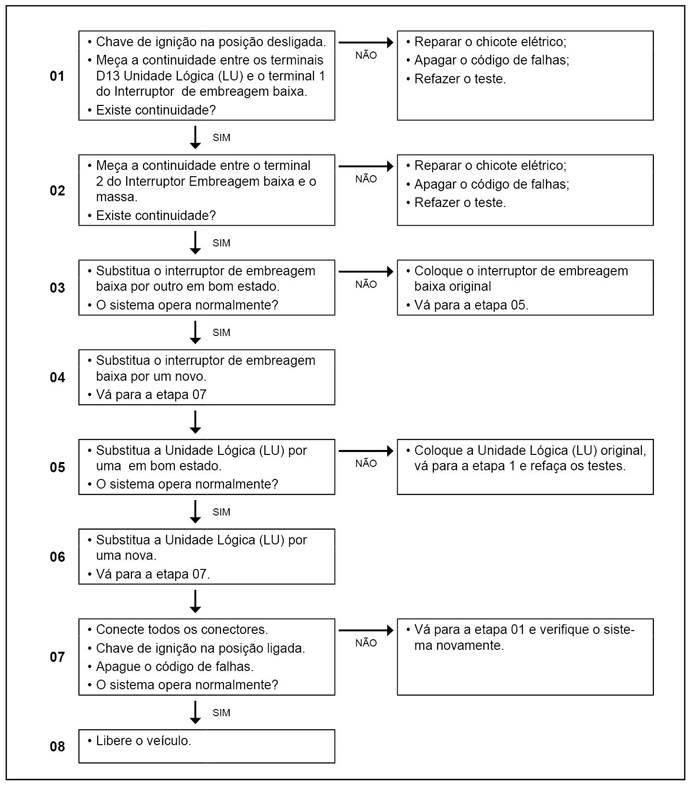

Passos do Diagnóstico de Falhas
Considerar os esquemas elétricos do veículo
Verificação
| Medição
| Eliminação da Falha
|
Tomada OBD
|
Com a linha 15 desligada:
- Medir a resistência entre os pinos A11 (CAN-L) e A3 (CAN-H)
Valor nominal:
~120 Ω
|
– Verificar os cabos quanto a mau contato, corrosão ou cabos invertidos
– Verificar as conexões quanto a oxidação ou mau contato
– Em cerca de 0 Ω, curto-circuito de CAN-H para CAN-L
– Caso nenhuma falha seja verificada, substituir a Unidade Lógica (LU)
|
|
