Legenda
- Terra virtual (conector da torre)
- E-rack L
- TCU (Transmission Control Unit)
- Ponto de massa localizado na parte frontal do chassi
Descrição da Falha
Terra
virtual em curto para o massa, ou seja, negativo do módulo TCU
(Transmission Control Unit) que se conecta à válvula do GP em curto
para o massa.
Indicação de Falha
O display para indicação da marcha apenas mostrará
o sinal "--".
Estratégia de Monitoramento
O módulo TCU (Transmission Control Unit) monitora a conexão elétrica da válvula do GP.
Efeito da Falha
A
troca de marchas somente será possível na caixa principal (caixa com 4
marchas).
As válvulas solenoides do GP, do GV e do Bloqueio de vias
estarão desativadas.
Possíveis Falhas
FMI 6: Curto circuito para o massa.
Aviso
  Leia sempre as Recomendações para Diagnósticos.
A falha elétrica é detectada na condição
desligado, após a identificação é ativada a função auxiliar, que
somente será resetada depois que a ignição for desligada.
Verificar o valor de resistência entre os pinos 1 e 3 (torre), o valor deverá ser 131 Ohms (+10% e -5% com 20ºC).
Registros de Falhas em Outros Módulos de Comando
----

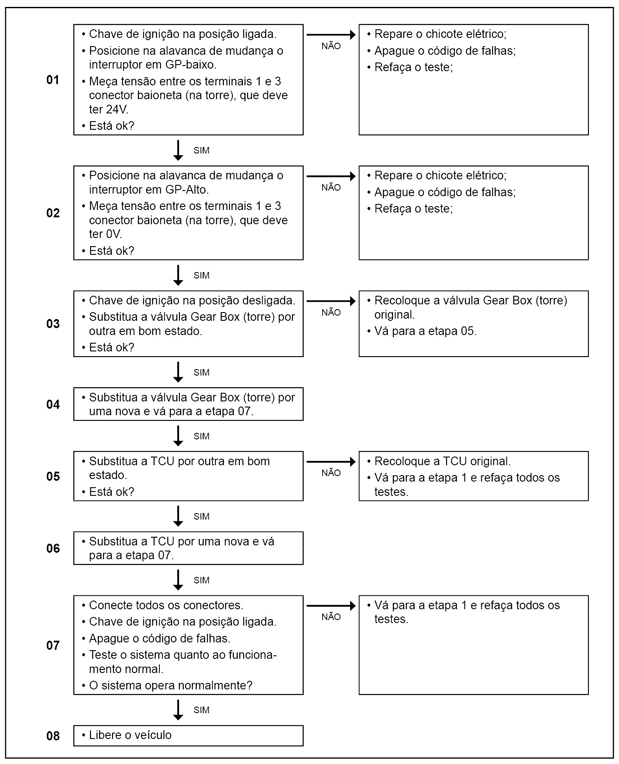

Passos do Diagnóstico de Falhas
|
