Legenda
- Conector da alavanca de mudança de marcha
- Conector do console
- TCU (Transmission Control Unit)
Descrição da Falha
Circuito de pré-seleção do GP, valor não plausível.
Indicação de Falha
Não há indicação específica para este código.
Estratégia de Monitoramento
O módulo TCU (Transmission Control Unit) monitora as duas entradas de sinais de pré-seleção do GP quanto à plausibilidade.
Efeito da Falha
A
troca de marchas só será possível de forma limitada.
As válvulas
solenoides do GP estarão desativadas.
Quando o veículo estiver parado,
a válvula solenoide do GP-L será reativada e a posição do GP será
mantida.
Possíveis Falhas
FMI 2: Valor não plausível
- Verificar o software da ZF no módulo TCU (Transmission Control Unit).
- Verificar a manopla da alavanca de mudança.
- Verificar o negativo nos pinos 26 e 8. Uma linha deve ter 24 Volts e a outra linha deve ter 0 Volt.
- Verificar o chicote elétrico quanto a possíveis pontos de interferência de sinal, oxidação.
Aviso
  Leia sempre as Recomendações para Diagnósticos.
Após identificação da falha elétrica, é ativada uma função auxiliar, que somente será resetada com a eliminação da falha.
Registros de Falhas em Outros Módulos de Comando
----

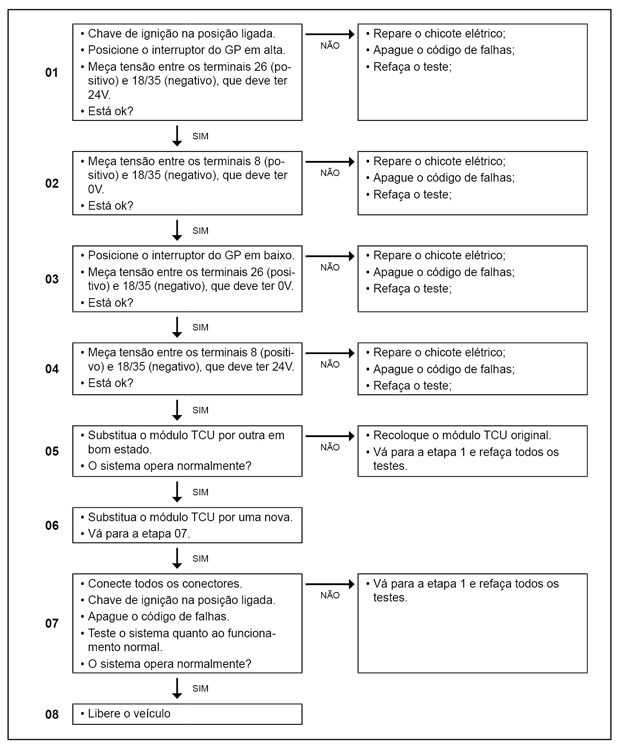

Passos do Diagnóstico de Falhas
|
