Legenda
- Sensor de rotação de entrada
- E-Rack L
- TCU (Transmission Control Unit)
Descrição da Falha
Circuito do sensor de rotação de entrada, valor não plausível.
Indicação de Falha
O display de indicação da marcha mostrará o
sinal "--".
Estratégia de Monitoramento
O módulo TCU
(Transmission Control Unit) compara o valor de rotação de entrada da
caixa de mudanças com o valor de rotação do motor, e monitora se está
dentro da faixa de serviço.
Efeito da Falha
Não haverá limitação nas trocas de marchas.
Possíveis Falhas
FMI 5: Curto para o positivo, para o massa ou interrupção do circuito.
FMI 8: Sinal não plausível.
- Sensor de rotação de entrada com defeito.
Aviso
  Leia sempre as Recomendações para Diagnósticos.
A falha elétrica é detectada na
condição desligado, após a identificação é ativada a função auxiliar, que somente será resetada com a eliminação da falha.Verificar se a transmissão do torque através da embreagem é suficiente.
Registros de Falhas em Outros Módulos de Comando
----

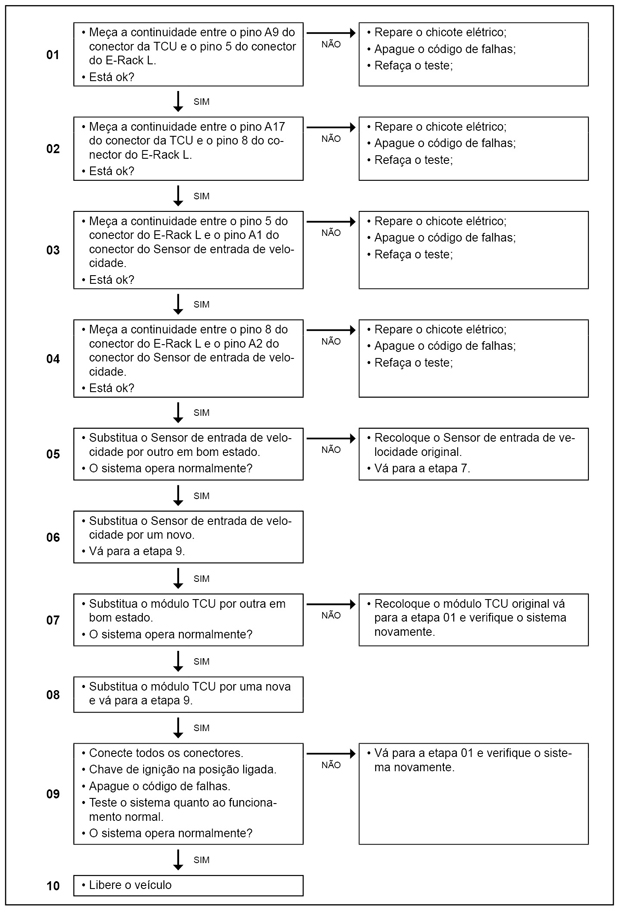

Passos do Diagnóstico de Falhas
|
