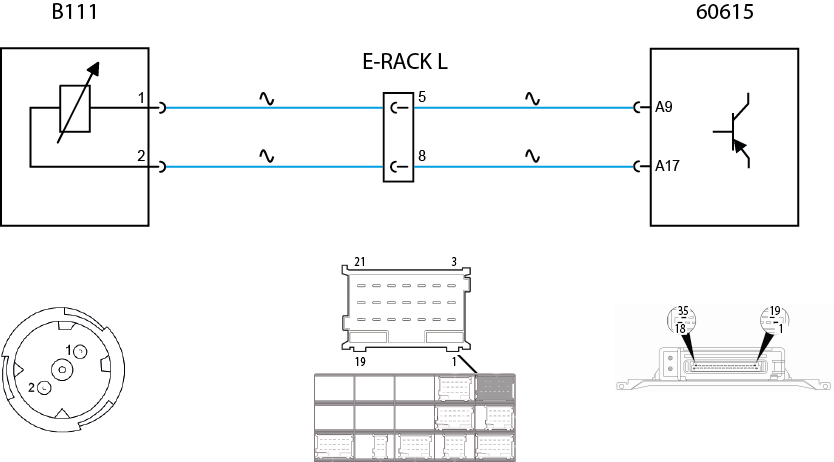

Legenda
B111 - Sensor de rotação de entrada.
E-RACK L - Conector E-RACK L.
60615 - Unidade de Controle da Transmissão (TCU).
Descrição da Falha
Circuito do sensor de rotação de entrada, curto para o positivo, para o massa ou interrupção do circuito.
Indicação de Falha
Luz de alerta da central acende constantemente mostrará o símbolo  com o veículo andando ou parado.
Estratégia de Monitoramento
O módulo TCU (Transmission Control Unit) monitora o circuito do sensor de
rotação de entrada quanto a curto para o positivo, para o massa e/ou interrupção do circuito.
Efeito da Falha
Não
haverá limitação na troca de marchas.
Possíveis Falhas
FMI 5: Curto para o positivo, para o massa ou interrupção do circuito.
FMI 8: Sinal não plausível.
- Sensor de rotação de entrada com defeito.
Aviso
  Leia sempre as Recomendações para Diagnósticos.
A falha elétrica é detectada na
condição desligado, após a identificação é ativada a função auxiliar, que somente será resetada com a eliminação da falha.
Verificar se a transmissão do
torque através da embreagem é suficiente.
Registros de Falhas em Outros Módulos de Comando
Não.

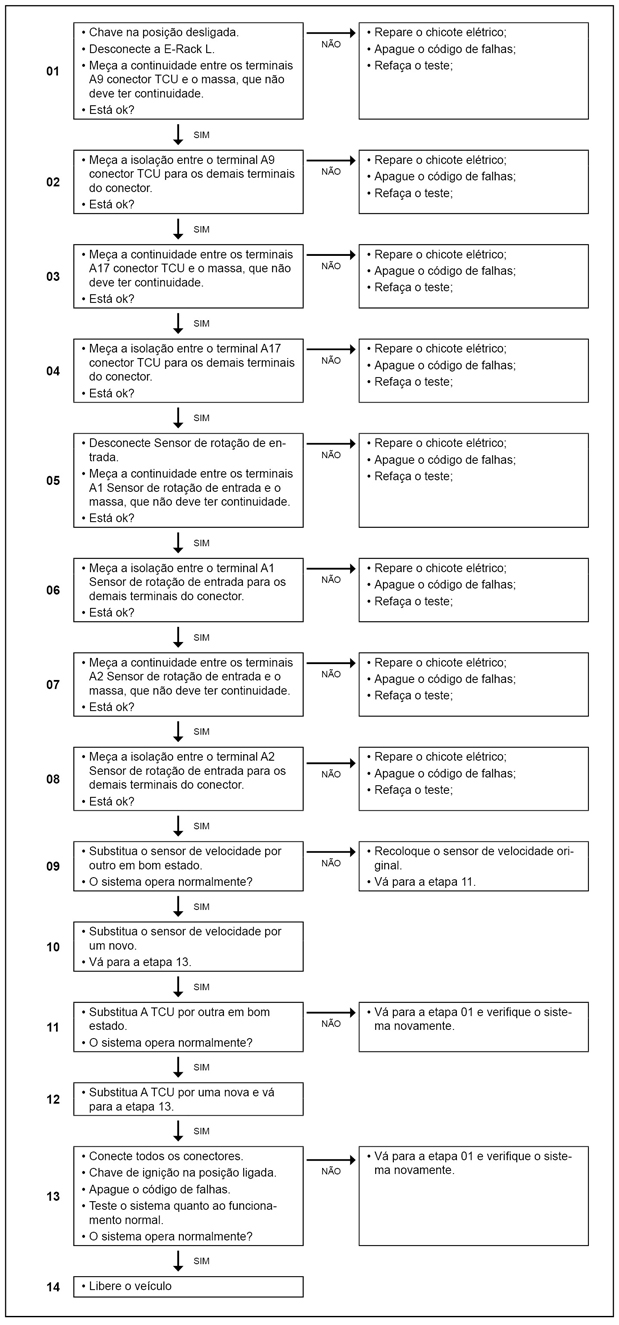

Passos do Diagnóstico de Falhas
|
