Descrição da Falha
Mensagem do sinal do sensor de velocidade da caixa de mudança, sem sinal.
Indicação de Falha
Luz de alerta acende constantemente em amarelo com símbolo  e
ativa o alarme sonoro curto, com o veículo andando ou parado.
Estratégia de Monitoramento
O
módulo PTM (Power Train Manager) monitora a mensagem do sinal de velocidade da caixa de mudança enviado pelo módulo TCO via CAN.
Efeito da Falha
Tacógrafo não opera corretamente.
Não é possível marcação de
velocidade (velocimetro não funciona).
A luz de alerta ficará ativa.
Possíveis Falhas
FMI 4: Sem sinal.
FMI 8: Sinal defeituoso.
Aviso
  Não há
aviso específico para este código.
Registros de Falhas em Outros
Módulos de Comando
Sim. TCU (Unidade de Controle da Transmissão).

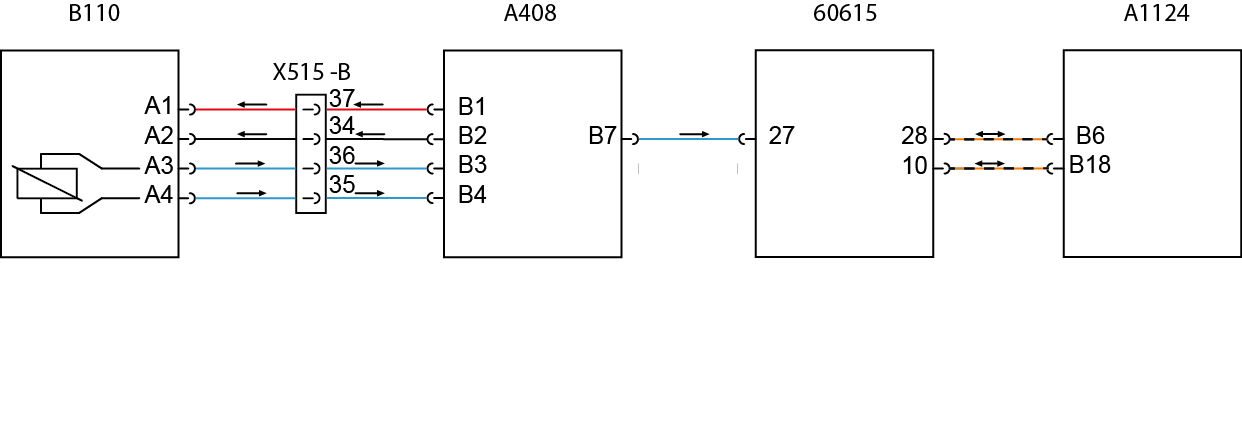

Considerar os esquemas
elétricos do veículo
| Verificação
|
Medição |
Eliminação da
Falha |
|
Módulo TCU (Unidade de Controle da Transmissão)
|
-
|
–
Verificar conforme a falha 0191/08
|
Módulo PTM (Power Train Manager)/ TCU (Unidade de Controle da Transmissão)
|
Com a chave de ignição na posição desligada
Medir a resistência entre os pinos B6 (CAN-L) e B18(CAN-H)
Valor nominal:
~120 Ω
|
– Verificar a tensão de alimentação
– Verificar os cabos quanto rompimento ou oxidação
– Verificar as conexões quanto a mau contato ou pinos
tortos
– Em cerca de 0 Ω, curto-circuito de CAN-H para CAN-L
– Caso nenhuma falha seja verificada, substituir o módulo PTM (Power Train Manager).
|
|
