Descrição da Falha
Mensagem
enviada do TCO (Tacógrafo Modular) para a PTM (Power Train Manager)
contendo as informações sobre reconhecimento do motorista ou se o
veículo está em movimento.
Indicação de Falha
Luz de alerta acende constantemente
com os símbolos
e  e
ativa o alarme sonoro longo, com o veículo andando ou parado.
Estratégia de Monitoramento
O
módulo aguarda a recepção de mensagens do módulo TCO via CAN, não
as recebendo,
libera a mensagem de falha.
Efeito da Falha
Tacógrafo não opera corretamente.
Não é possível marcação de
velocidade (velocimetro não funciona).
Possíveis Falhas
FMI 4: Sem sinal.
Aviso
  Não há
aviso específico para este código.
Registros de Falhas em Outros
Módulos de Comando
Não.
Considerar os esquemas
elétricos do veículo
| Verificação
|
Medição |
Eliminação da
Falha |
|

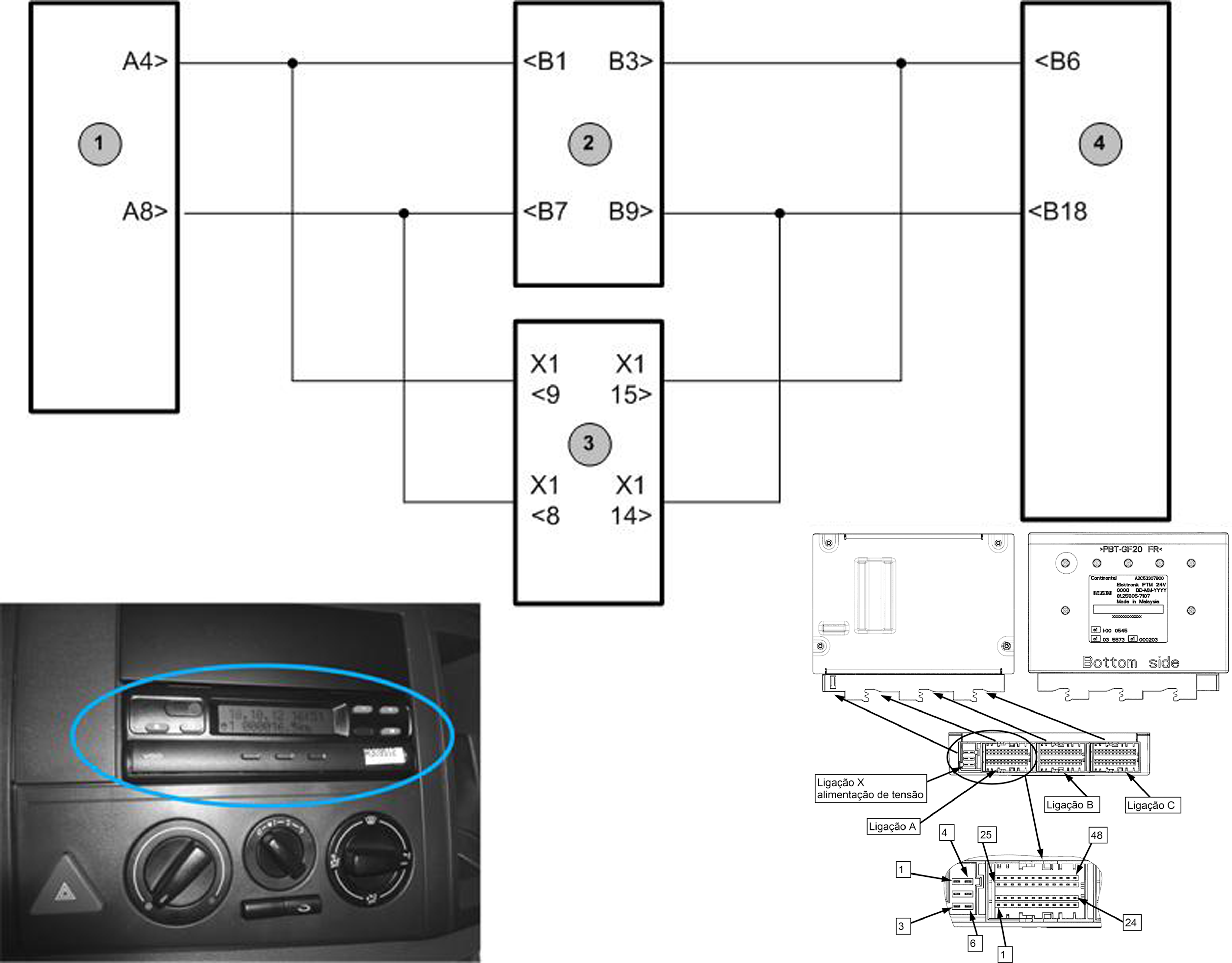

Módulo TCO (tacógrafo) para PTM
|
Continuidade
do circuito:
- PTM pino B6 para o B3 Unidade Lógica (LU).
- PTM pino B18 para o B9 Unidade Lógica (LU).
- Unidade Lógica (LU) pino B1 para o A4 TCO.
- Unidade Lógica (LU) pino B7 para o A8 TCO.
|
– Verificar os cabos
quanto a rompimento ou oxidação
– Verificar as conexões
quanto a mau contato ou pino torto - Se o circuíto estiver em ordem, substituir o módulo
PTM (Power Train Manager)
|
|
