Atenção!

Danos aos componentes por conexões parafusadas incorretamente.

• Caso parafusadeiras de impacto sejam utilizadas, estas somente podem ser utilizadas com
aperto inicial de no máx. 50% do valor do torque de aperto indicado.
• O apertofinal deve ocorrer sempre manualmente, utilizando o torquímetro.

Atenção!

Falha no funcionamento devido ao assentamento incorreto do acoplamento do ventilador
do radiador

Remoção

Remover o ventilador do radiador

Desligar a conexão elétrica do ventilador do radiador.

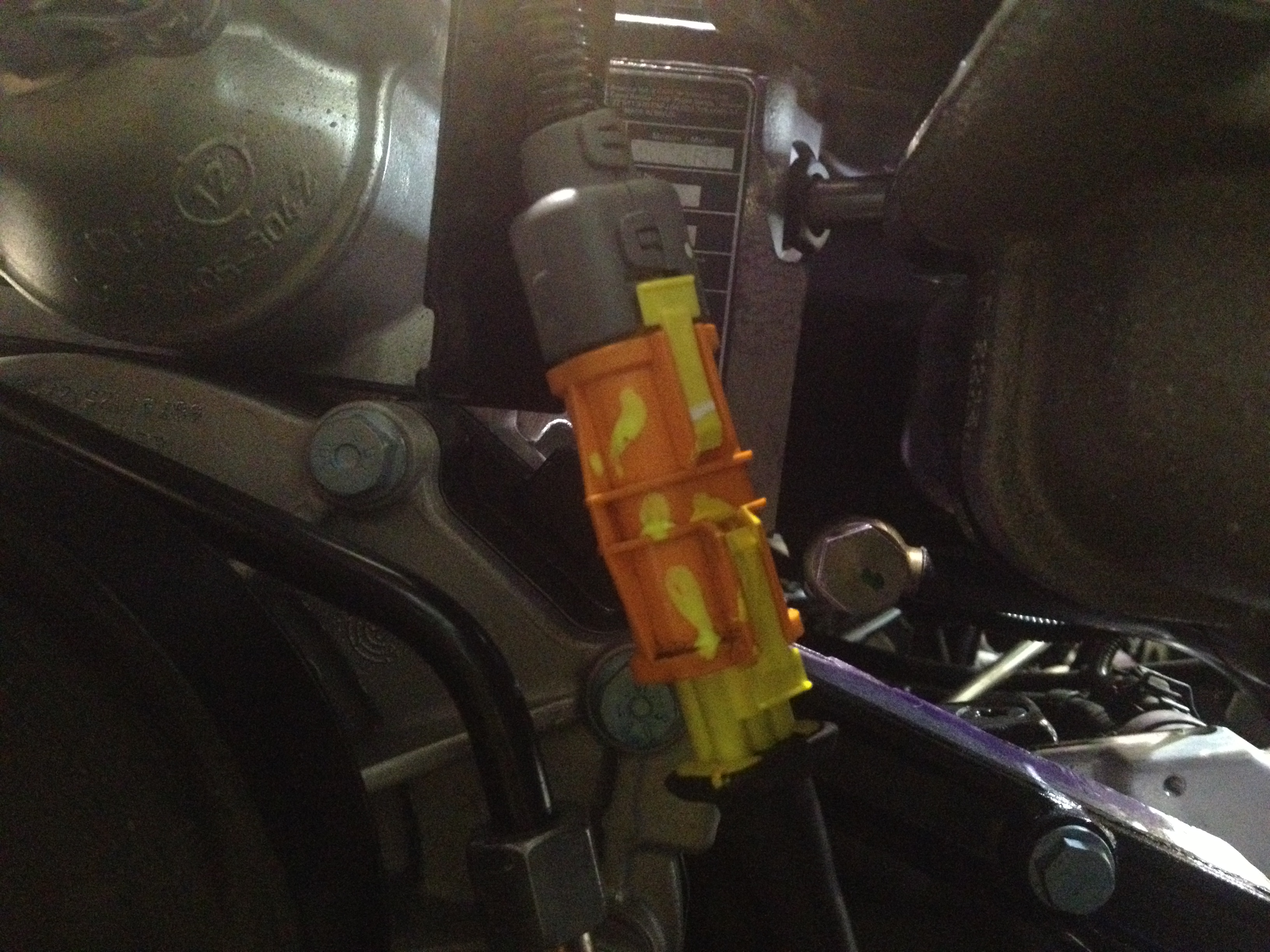

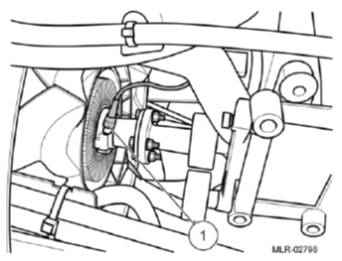

• Desligar a conexão elétrica (1) do ventilador do radiador.
• Remover o braço de apoio.

Remover o ventilador do radiador e o flange intermediário

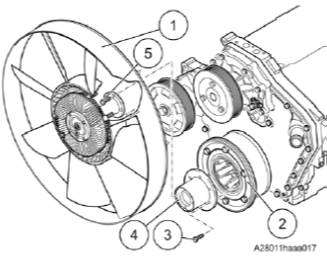

• Remover os parafusos de fixação (5).
• Retirar o ventilador (1).
• Remover os parafusos de fixação (3).
• Soltaroflange intermediário (4) do amortecedor de vibrações (2).

Remover o acoplamento do ventilador do radiador

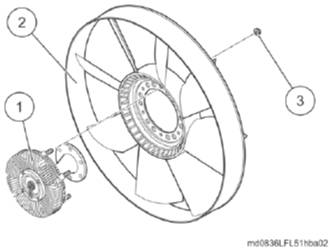

• Soltar as porcas de fixação (3).
• Retirar o acoplamento (1) do ventilador (2).

Instalar o ventilador do radiador

Instalar o acoplamento do ventilador do
radiador

• Inserir o acoplamento (1) no ventilador do radiador (2).
• Prender as novas porcas de fixação (3) e apertar com torque de 22 Nm (2,2 kgf.m).

Instalar o ventilador do radiador e o flange intermediário

• Posicionar o flange intermediário (4) no amortecedor de vibrações (2).
• Instalar os parafusos (3).
• Apertar os parafusos (3) com torque de 35 Nm (3,5 kgfm).
• Encaixar o ventilador do radiador (1).
• Instalar o acoplamento no ventilador (1).
• Instalar os parafusos (5).
• Apertar os parafusos (5) com torque de 22 Nm (2,2 kgf.m).

Ligar a conexão elétrica do ventilador do
radiador

• Instalar o braço de apoio.
• Ligar a conexão elétrica (1) do ventilador do
radiador.
