Descrição da Falha
Tempo de espera de
mensagem da rede CAN do módulo TCU. Tempo de espera acima do limite,
sem sinal.
Indicação de Falha
Luz de alerta acende constantemente
com os símbolos
e  e
ativa o alarme sonoro longo, com o veículo andando ou parado.
Estratégia de Monitoramento
O
módulo aguarda a recepção de mensagens do módulo TCU via CAN, não
as recebendo,
libera a mensagem de falha.
Efeito da Falha
Motor não liga.
Caso o motor esteja em funcionamento, este não desliga, porém, aparece no display mesnsagem de falha no motor.
Possíveis Falhas
FMI 4: Sem sinal.
Aviso
  Não há
aviso específico para este código.
Registros de Falhas em Outros
Módulos de Comando
Não.
Considerar os esquemas
elétricos do veículo
| Verificação
|
Medição |
Eliminação da
Falha |
|

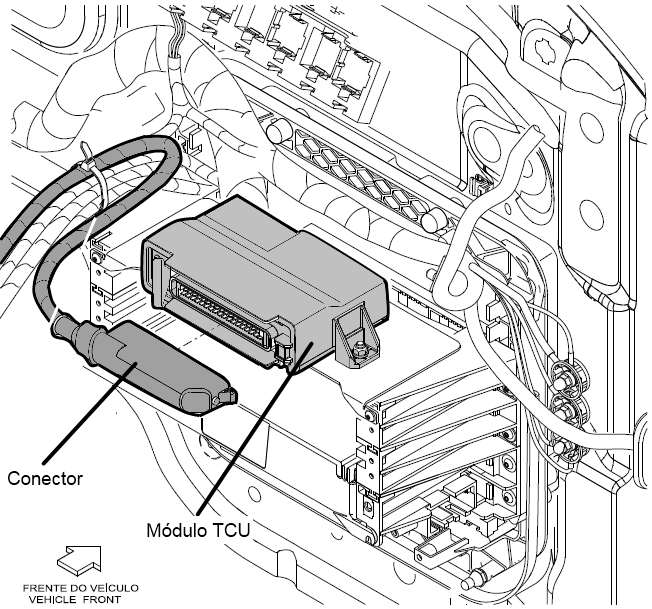

Módulo TCU (módulo da transmissão) para
PTM (Power Train Manager)
|
Continuidade do circuito:
- TCU (módulo da transmissão) pino A28 para módulo PTM pino B6
- TCU (módulo da transmissão) pino A10 para módulo
PTM (Power Train Manager) pino B18
|
- Verificar os cabos
quanto a rompimento ou oxidação
- Verificar as
conexões
quanto a mau contato ou pino torto
- Caso nenhuma falha
seja verificada, substituir o módulo
TCU (Transmission Control Unit)
|
Se
o dispositivo de diagnóstico MCO apresenta as seguintes falhas:
- 5505_04
- 5528_04
- 5783_04
- 5527_04
- 5518_04
- 5504_04
- 5782_04
- 5503_04
- 5502_04
- 5501_04
- 5500_04
- 5539_04 |
Continuidade do circuito:
Verificar conforme a falha 5505_04
|
- Verificar os cabos
quanto a rompimento ou oxidação
- Verificar as
conexões
quanto a mau contato ou pino torto
- Verificar o fusível F17 (10A) e se necessário, substituir
|
|
