Informações Importantes

Atenção!

• Observar as instruções de segurança e informações importantes no capítulo 4
"Instruções Gerais de Segurança" clicando aqui.

Manual de Inicialização

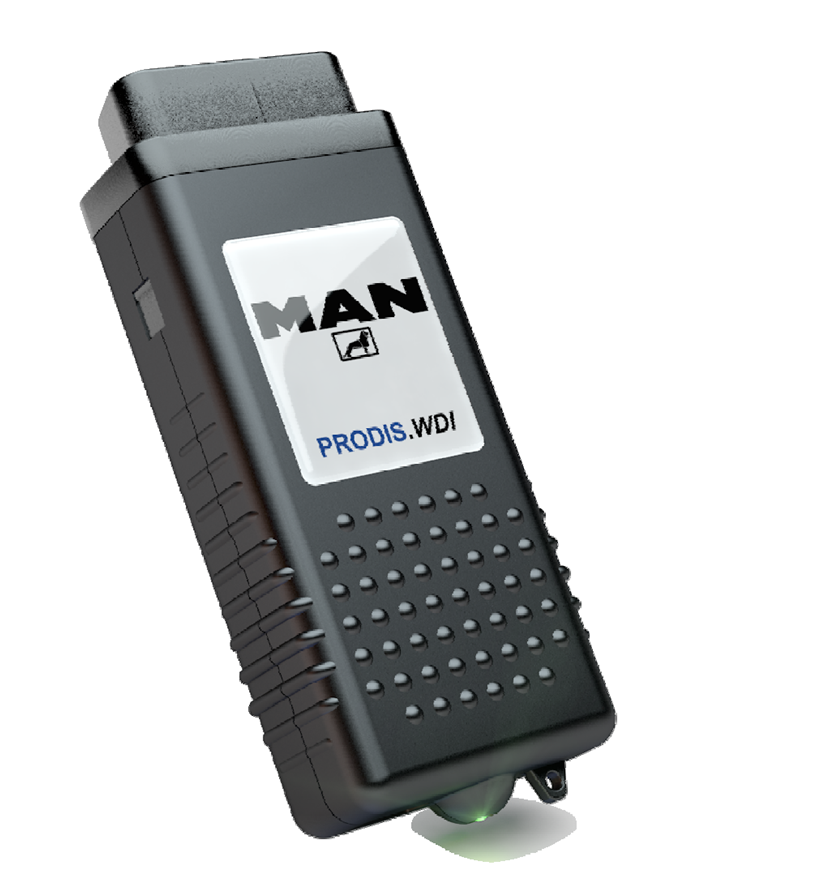

1 Descrição do Equipamento

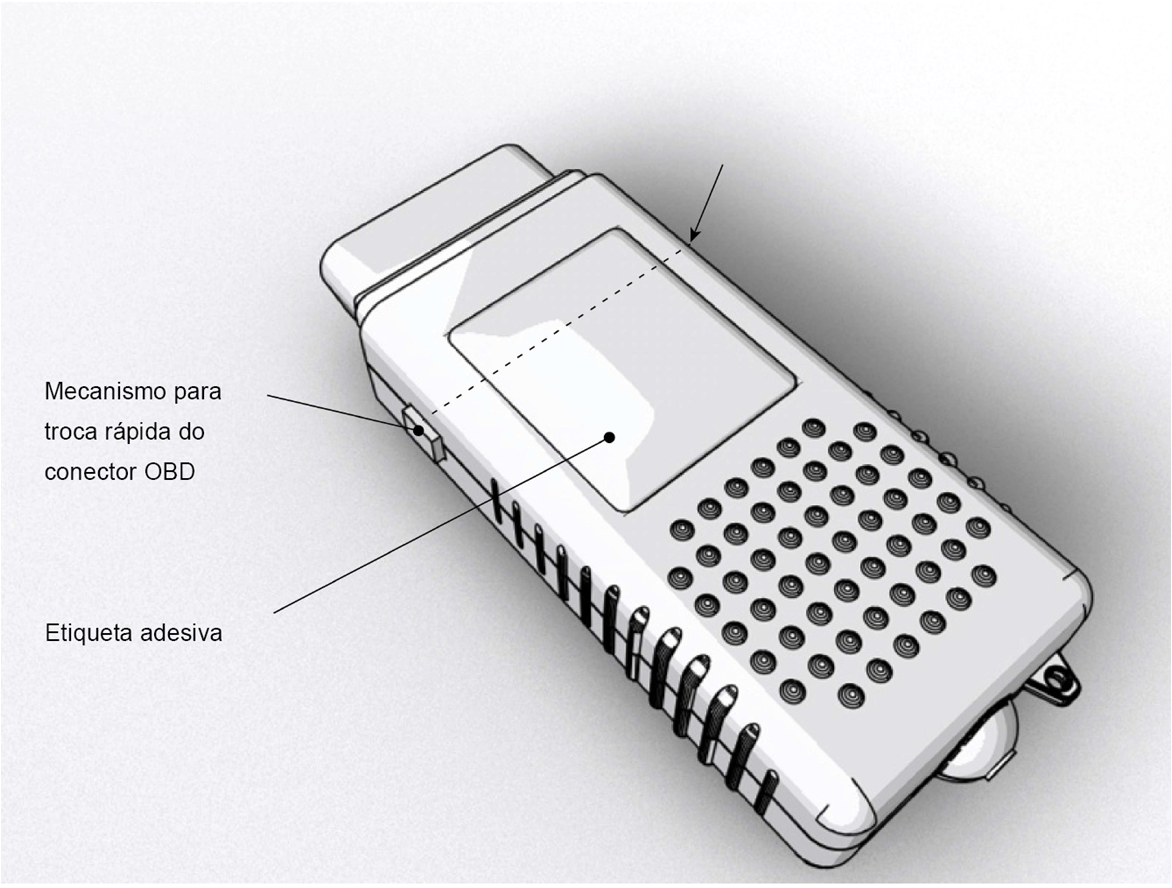

1.1 Parte Frontal

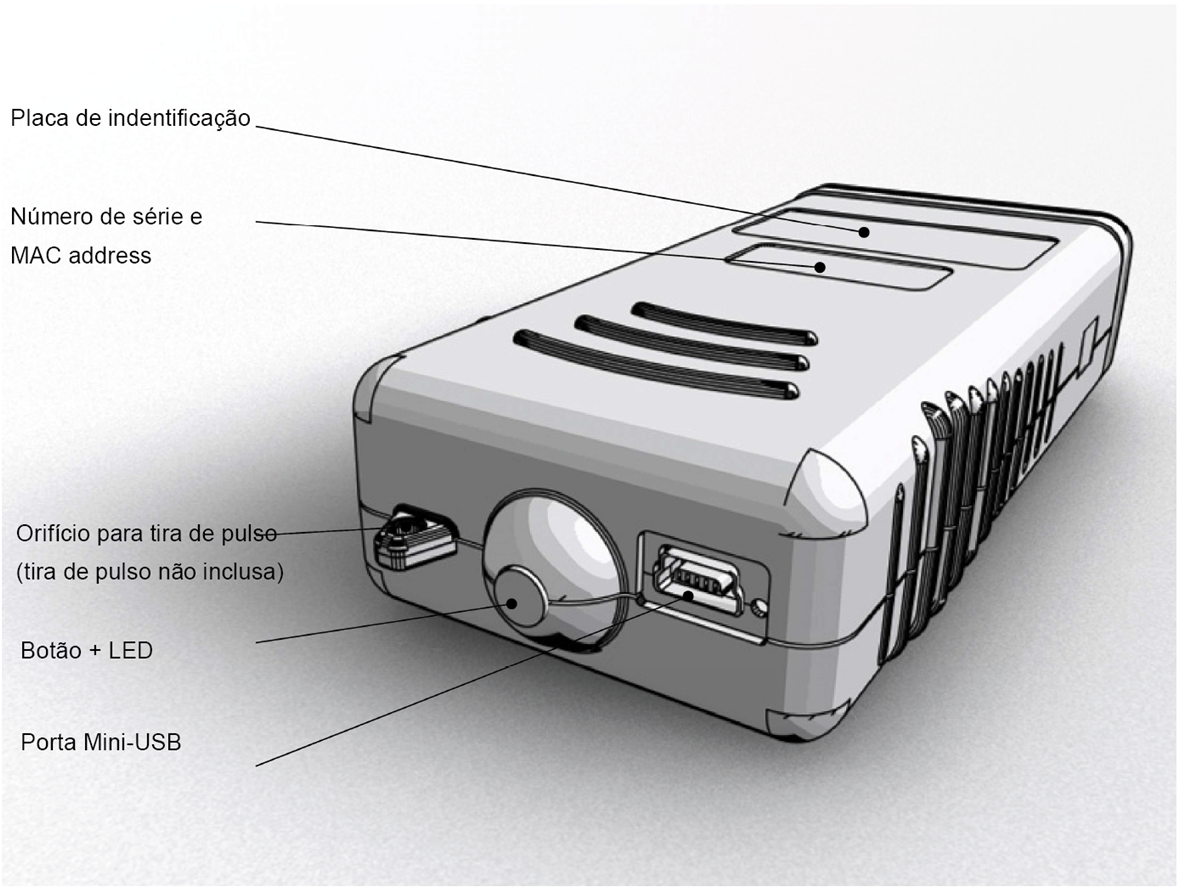

1.2 Parte de Trás

2 Instalação / Configuração Antes que o equipamento possa ser usado você precisa configurá-lo. Para isso os seguintes passos devem ser seguidos em sequência: 1. Cheque os pré-requisitos do sistema 2. Instale o PRODIS.RTS 3. Configure e cheque as conexões 4. Ligue o WDI 5. Pareie o WDI e o notebook 6. Execute o diagnóstico do veículo Nota! Durante a configuração, não desconecte o equipamento da porta USB ou da fonte de alimentação. Pré-requisitos do sistema: · Microsoft Windows XP / Vista / Windows 7 · Módulo Bluetooth instalado · Toshiba Bluetooth Stack (versão 7.10.18 ou mais recente) O equipamento vem pré-configurado. O número de serie está impresso na etiqueta anexa na parte de trás do equipamento.

2.1 Instalando o PRODIS.RTS Nota! Você precisa ter direitos de administrador para ser capaz de instalar o PRODIS.RTS. 1. Insira o CD de instalação que acompanha o equipamento. A rotina de instalação inicia automaticamente. Se não iniciar, execute o arquivo Prodis.Rts.WDI-DSA-setup.exe no CD. 2. Siga as instruções do guia de instalações.   · Aceite todas as opções padrão.   · Permita todas as solicitações do firewall.   · Sempre selecione "Rede Privada" quando um tipo de rede for solicitado. 3. Reinicie o Windows ao final da instalação. 2.2 Configurando a conexão O WDI se comunica com o PC/Notebook de diagnose através de conexão Bluetooth ou através da interface USB de alta velocidade (USB 2.0). Comunicação via USB A interface USB é automaticamente instalada no PC/Notebook de diagnose. Comunicação via Bluetooth Ative o módulo Bluetooth do notebook ou conecte um módulo Bluetooth externo em uma porta USB se seu notebook não estiver equipado com este dispositivo.

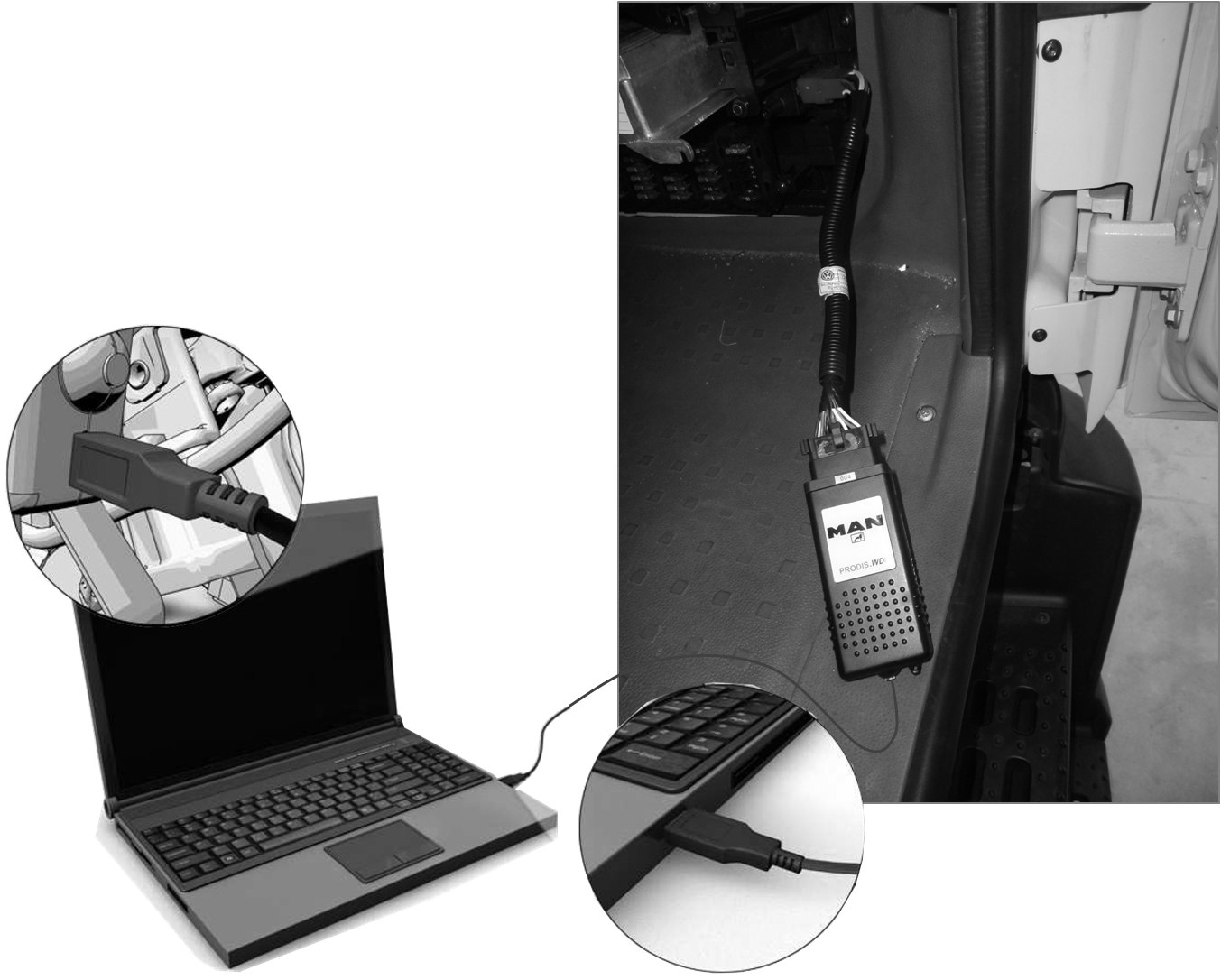

2.3 Checando a conexão 1. Conecte o equipamento ao soquete OBD do veículo. Certifique-se que o veículo está conectado a uma bateria de 24V com funcionamento adequado. O LED do WDI acende brevemente enquanto a conexão é estabelecida, então apaga e acende após poucos segundos para permanecer aceso, indicando que o equipamento está pronto para operação. 2. Conecte o WDI ao notebook com o cabo USB.

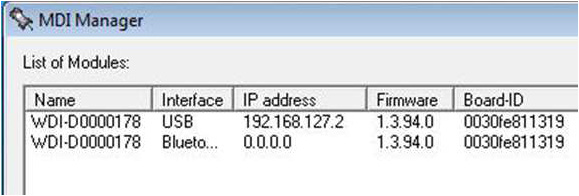

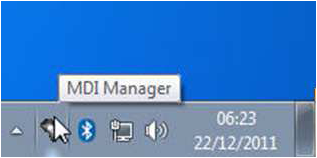

3. Certifique-se de que o módulo Bluetooth está habilitado. O símbolo  deve ser exibido na barra inferior do sistema. 4. Abra o MDI Manager clicando no símbolo MDI Manager na barra inferior do sistema. * O MDI Manager foi instalado automaticamente durante a instalação do PRODIS.RTS. 5. Clique em Refresh Module List e então em Add Bluetooth Device. Você verá uma lista de dispositivos encontrados na rede. Nota! Sobre a lista de dispositivos no MDI Manager: Se o dispositivo puder se comunicar com o notebook através de diferentes canais de comunicação, ele aparecerá mais de uma vez na lista de dispositivos. Exemplo: se o equipamento estiver conectado via USB ao notebook, e a interface Bluetooth também estiver ativada, o mesmo será listado com interface BT e USB respectivamente.

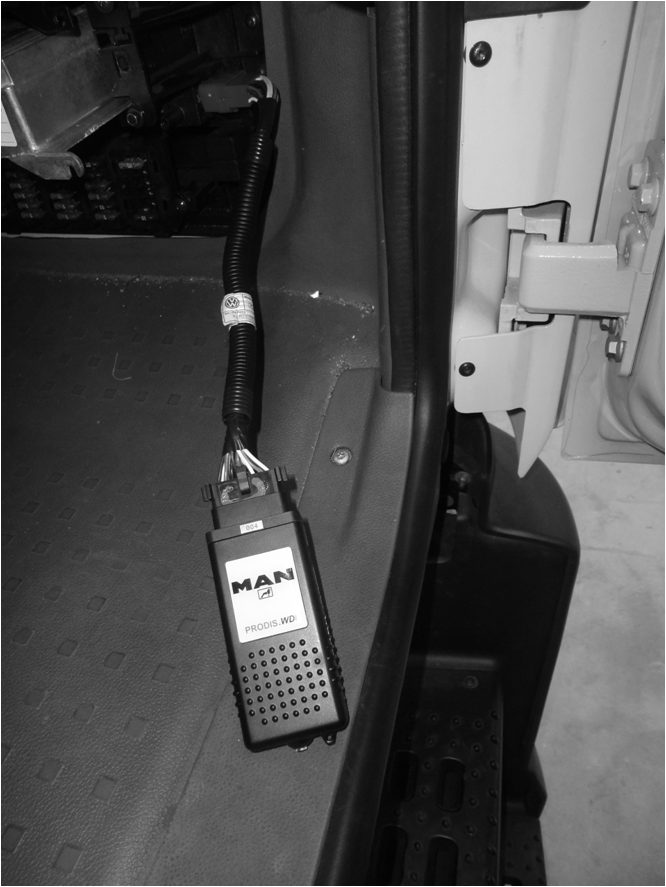

Nota! Nenhum dispositivo está sendo exibido no MDI Manager? Clique em Shutdown Application e reinicie o MDI Manager via Iniciar ► Todos os Programas ► PRODIS.MDI ► MDI Manager. 3 Operação 3.1 Fonte de Energia Quando desconectado, o dispositivo não está energizado. Ele só é energizado quando conectado ao adaptador OBD do veículo. Atenção! Risco de choque elétrico e dano ao WDI! O uso de qualquer outra fonte de energia pode causar danos ao operador e ao equipamento. 3.2 Conectando / Ligando o Equipamento Atenção! Note que, apesar do WDI estar conectado, não é possível estabelecer comunicação com a unidade de controle do veículo (ECU), isso porque normalmente é necessário dar partida no veículo primeiro. 1. Conecte o equipamento ao soquete OBD do veículo. Isto só é possível se o veículo estiver conectado a uma bateria veicular de 24 V. O LED do WDI acende brevemente enquanto a conexão é estabelecida, então apaga e acende após poucos segundos para permanecer.

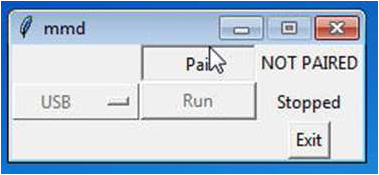

aceso, indicando que o equipamento está pronto para operação. 2. Conecte o WDI ao notebook com o cabo USB. 3.3 Iniciando o PRODIS.RTS Inicie o PRODIS.RTS via Iniciar ► Todos os Programas ► PRODIS.RTS ► StartDsaRts 3.4 Pareando o WDI e o Notebook via USB O WDI e o notebook devem primeiro ser pareados via USB, antes da conexão Bluetooth ser estabelecida. 1. Conecte o equipamento ao soquete OBD do veículo. ► ver capítulo 3.2 2. Inicie o PRODIS.RTS. ► ver capítulo 3.3 3. Vá para o aplicativo mdd. 4. Clique em Pair para parear o WDI e o notebook, e estabelecer uma conexão via USB.

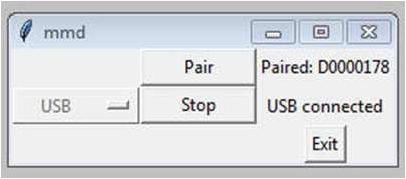

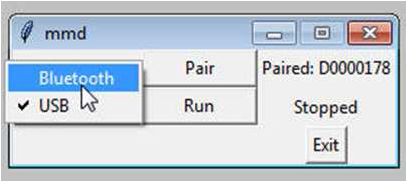

Você verá o número de série do seu WDI se o pareamento for concluído com sucesso, conforme figura abaixo: 5. Clique em Stop para interromper a conexão USB. 6. Clique em USB e selecione Bluetooth na lista. 7. Clique em  Run para estabelecer a conexão Bluetooth. O WDI e o notebook estão agora conectados via Bluetooth. Se você desconectá-los, o WDI e o notebook ainda continuarão pareados. Para remover este pareamento, você tem que parear o notebook com outro WDI.

3.5 Fazendo o Diagnostico de um Veículo 1. Conecte o WDI ao veículo. ► ver capítulo 3.2 2. Pareie os equipamentos e estabeleça a conexão. ► ver capítulo 3.4 3. Use as teclas  ­, e Esc para navegar no PRODIS.RTS. 4. Faça o diagnóstico do veículo. 5. Feche o PRODIS.RTS via Iniciar ► Todos os Programas ► PRODIS.RTS ► StopDsaRts. 6. Após o diagnóstico estar completo, desconecte o equipamento do veículo.
