Descrição da Falha
Circuito do sensor sonda lambda,
não adaptado, fator de correção, sinal muito alto.
Indicação de Falha
Luz de alerta acende constantemente
em vermelho com símbolo  e ativa o alarme sonoro curto, com o veículo andando ou
parado.
A LIM permanece desligada.
Estratégia de Monitoramento
O módulo EDC7 monitora o valor de
correção quanto a sinal muito alto, muito baixo, ou sem sinal.
Efeito da Falha
Não há efeito específico para este
código.
Possíveis Falhas
FMI 1: sinal muito alto.
FMI 2: sinal muito baixo.
FMI 3: sinal não plausível.
Aviso
  Não há
aviso específico para este código.
Registros de Falhas em Outros
Módulos de Comando
Não.
Considerar os esquemas
elétricos do veículo
|
Verificação
|
Medição |
Eliminação da
Falha |
|
Sonda lambda
|
Utilize o Tester Box e consulte o manual Verificação EDC7 C32:
- Medir a resistência entre os pinos A24
e B31
Valor nominal:
30 - 300 Ω
Utilize o Tester Box e consulte o manual Verificação EDC7 C32:
- Medir a resistência entre os pinos B08
e B05
Valor nominal:
2 - 4 Ω
|
– Verificar os cabos quanto a rompimento ou oxidação
– Verificar as conexões quanto a mau contato ou pinos tortos
– Substituir a sonda
lambda ou instalar novamente
|

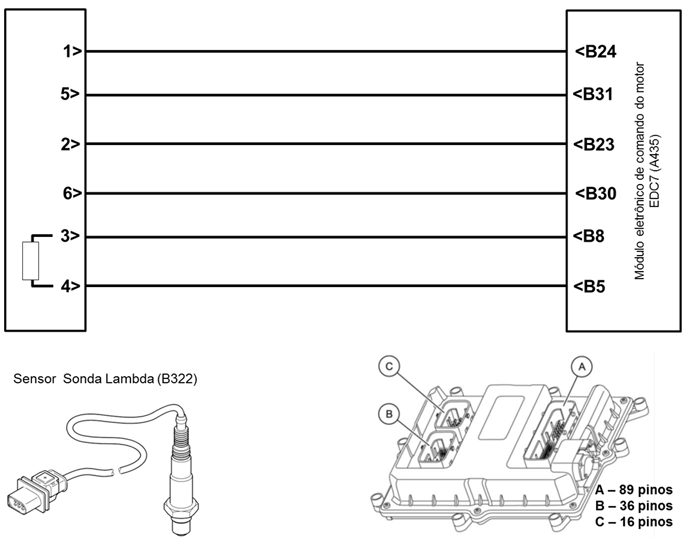

Ligação de conectores da
sonda lambda
| Pino |
Número do cabo / cor do cabo
|
Função |
Módulo eletrônico de
comando do motor EDC Pin |
|
1
|
60183
/ vermelho |
Corrente pulsante
|
B24
|
| 2 |
60185 / amarelo
|
Massa
virtual |
B23 |
| 3 |
60396 / branco
|
Ativação do sincronismo do aquecedor,
aquecimento da sonda (–)
|
B08 |
| 4 |
60397
/ cinza |
Alimentação de aquecimento da sonda +Ubat
|
B05 |
| 5 |
60184
/ verde |
Resistência de compensação (corrente de
equilíbrio)
|
B31 |
| 6 |
60186
/ preto |
Voltagem
|
B30 |
Tester Box
|
