Descrição da Falha
Resistência interna
da sonda lambda, curto-circuito para o positivo.
Indicação de Falha
Luz de alerta acende constantemente em vermelho com símbolo  e ativa o alarme sonoro curto, com o veículo andando ou parado.
A LIM ficará piscando.
Estratégia de Monitoramento
O
módulo EDC7 monitora a resistência da sonda lambda quanto a curto
circuito para o massa, para o positivo e do bloqueio AD (analógico -
digital).
Efeito da Falha
Após 48 horas com está falha ativa o módulo EDC7 reduzirá o torque.
Possíveis Falhas
FMI 4: Nenhum sinal ou canal AD
(analógico - digital) bloqueado.
FMI 5: Curto-circuito para o massa.
FMI 6: Curto-circuito para o
positivo.
Aviso
  Após
a eliminação da falha, através da MCO-08 execute a função resetar OBD.
Após a reinicialização do módulo EDC7 (duração máxima 5 segundos), o
módulo se conectará automáticamente ao restante do veículo. Se o
procedimento for bem sucedido a LIM piscando será desativada.
Registros de Falhas em Outros
Módulos de Comando
Não.
Considerar os esquemas
elétricos do veículo
| Verificação
|
Medição |
Eliminação da
Falha |
|
Sonda lambda
|
Utilize o
Tester Box e consulte o
manual Verificação EDC7 C32:
- Medir a resistência entre os pinos B24 e
B31
Valor nominal:
30 - 300 Ω
Utilize o
Tester Box e consulte o
manual Verificação EDC7 C32:
- Medir a resistência entre os pinos B08
e B05
Valor nominal:
2 - 4 Ω
|
– Verificar os cabos
quanto a rompimento ou oxidação
– Verificar as
conexões quanto a mau contato ou pinos tortos
– Substituir a sonda
lambda ou instalar novamente
|

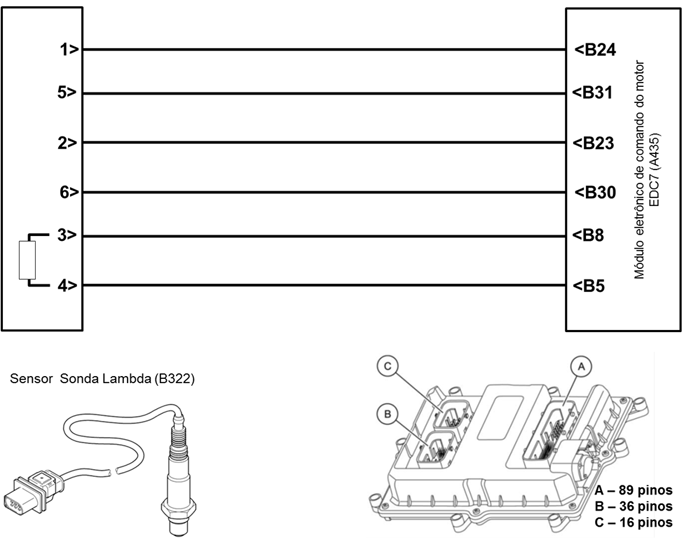

Ligação de conectores da
sonda lambda
| Pino |
Número do cabo / cor do cabo
|
Função |
Módulo eletrônico de
comando do motor EDC Pin |
|
1
|
60183
/ vermelho |
Corrente pulsante
|
B24
|
| 2 |
60185 / amarelo
|
Massa
virtual |
B23 |
| 3 |
60396 / branco
|
Ativação do sincronismo do aquecedor,
aquecimento da sonda (–)
|
B08 |
| 4 |
60397
/ cinza |
Alimentação positiva de aquecimento da sonda
|
B05 |
| 5 |
60184
/ verde |
Resistência de compensação (corrente de
equilíbrio)
|
B31 |
| 6 |
60186
/ preto |
tensão real
|
B30 |
Tester Box
|
