Descrição da Falha
Circuito do Grid Heater, relé de gerenciamento, com curto para o massa.
Indicação de Falha
Luz de alerta acende constantemente em vermelho com símbolo  e ativa o alarme sonoro curto, com o veículo andando ou parado.
A LIM permanece desligada.
Estratégia de Monitoramento
O módulo EDC7 monitora o circuito
do relé de gerenciamento do Grid Heater quanto a curto circuito para o
massa, para o positivo e interrupção do circuito.
Efeito da Falha
Grid Heater sem função.
Dificuldade de partida do motor em ambientes de baixas temperaturas.
Possíveis Falhas
FMI 4: Sem sinal.
FMI 5: Curtou ao massa.
FMI 6: Curto ao positivo.
Aviso
  Não
é recomendado o teste de ligação direta da bateria ao Grid Heater, por
risco de danificar o componente, de danificar o veículo e até de causar
ferimentos por queimaduras.
Registros de Falhas em Outros
Módulos de Comando
Não.

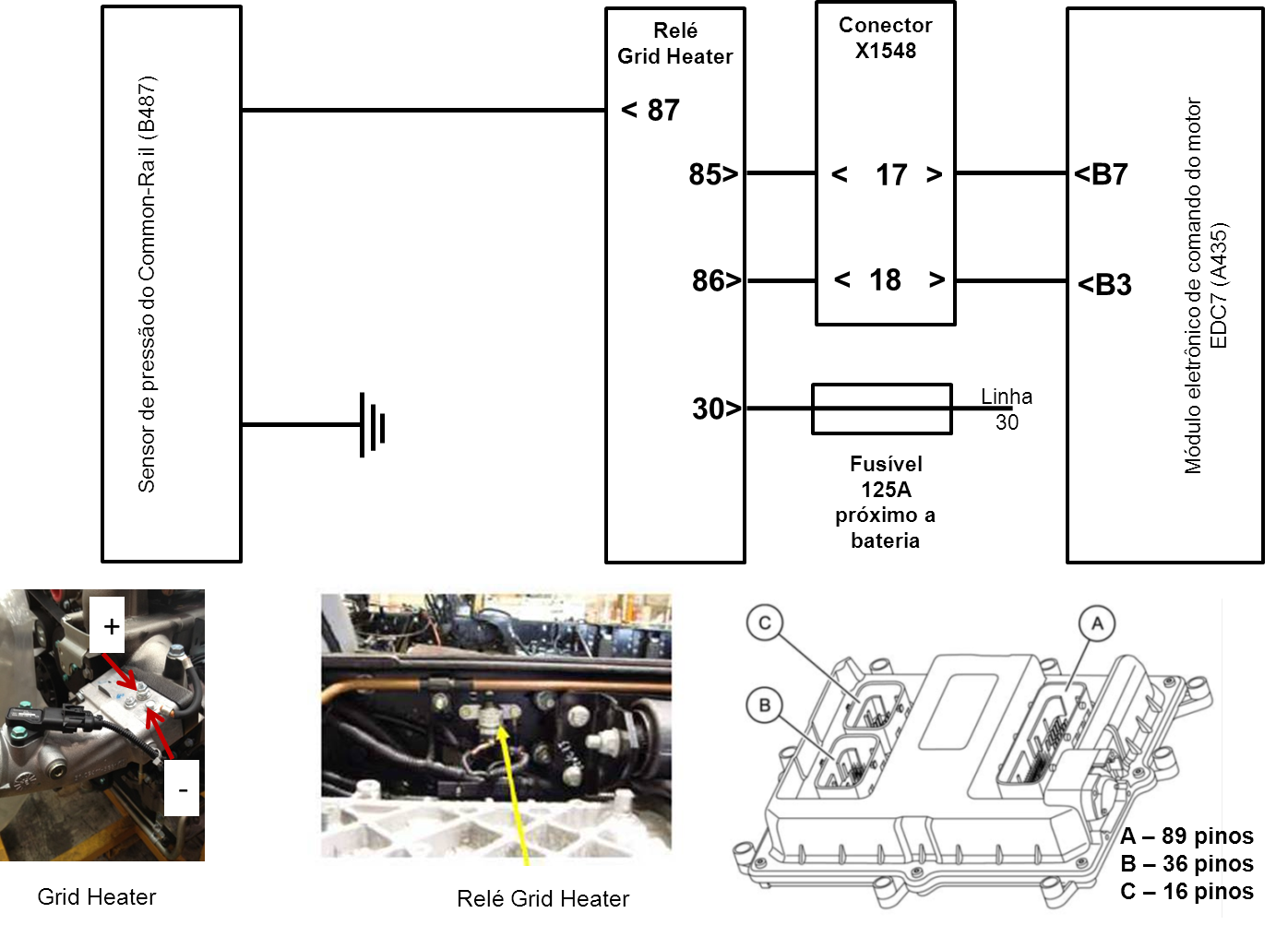

Considerar os esquemas
elétricos do veículo
| Verificação
|
Medição |
Eliminação da
Falha |
|

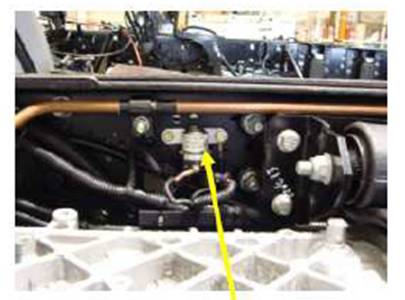

Relé do Grid Heater
|
Utilize o Tester Box e consulte o manual Verificação EDC7 C32:
Medir a resistência entre os pinos B07 e
B03
Valor nominal:
de 80 - 100 Ω
|
– Verificar as conexões
quanto a mau contato ou pino torto
– Verificar os cabos
quanto a rompimento ou oxidação
– Caso nenhuma falha de fiação ou conector seja verificada, substituir o relé acionador do Grid Heater.

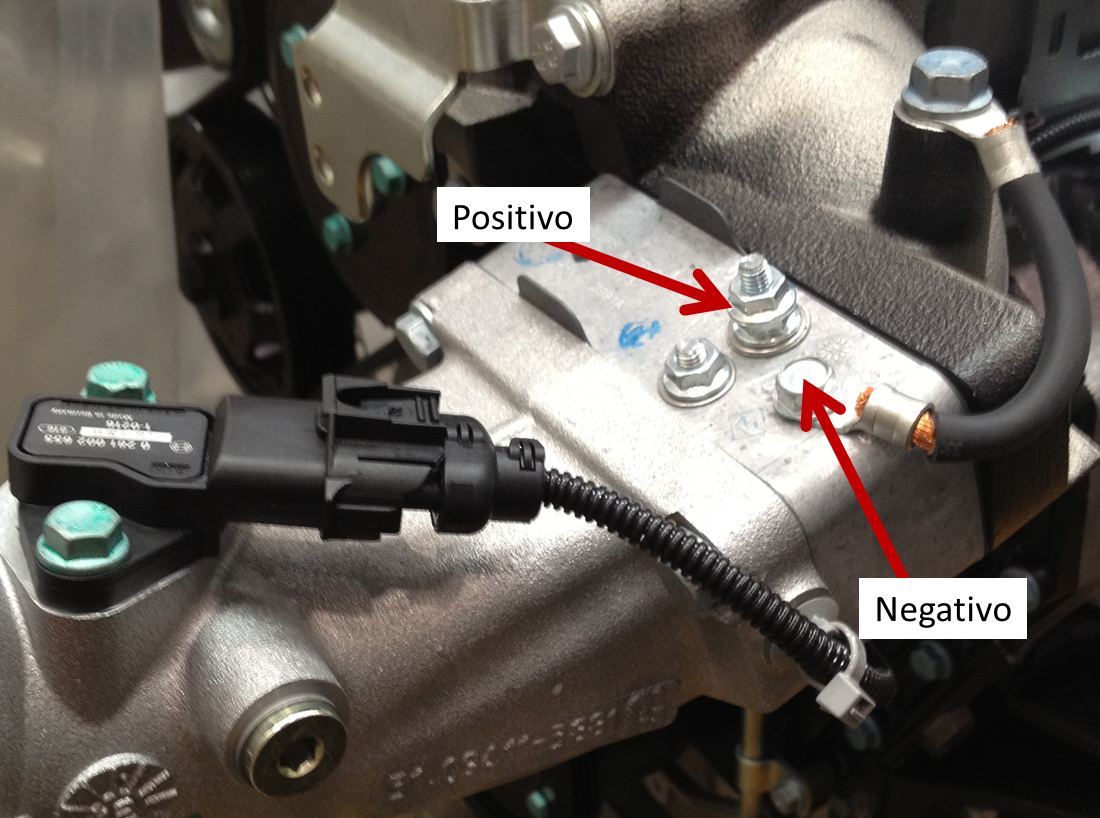

- Verificar o Grid Heater medindo se há continuidade entre os polos. Se não houver continuidade, substituir o Grid Heater.
- Caso nenhuma falha seja verificada, substituir o módulo EDC7.
|
|
