Descrição da Falha
Sinal de
temperatura dos gases de escape após o turbo, circuito interrompido.
Indicação de Falha
Luz de alerta acende constantemente
em vermelho com símbolo  e ativa o alarme sonoro curto, com
o veículo andando ou parado.
A LIM permanece ligada.
Estratégia de Monitoramento
O módulo EDC7 monitora os limites
de tensão do sensor de temperatura assim como o bloqueio AD
(analógico-digital).
Efeito da Falha
Limitação da rotação do motor para
2000 rpm.
Limitação do torque do motor.
Possíveis Falhas
FMI 4: Sem sinal.
FMI 5: Curto ao massa.
FMI 10: Circuíto interrompido.
Aviso
  Não há
aviso específico para esse código.
Registros de Falhas em Outros
Módulos de Comando
Não.

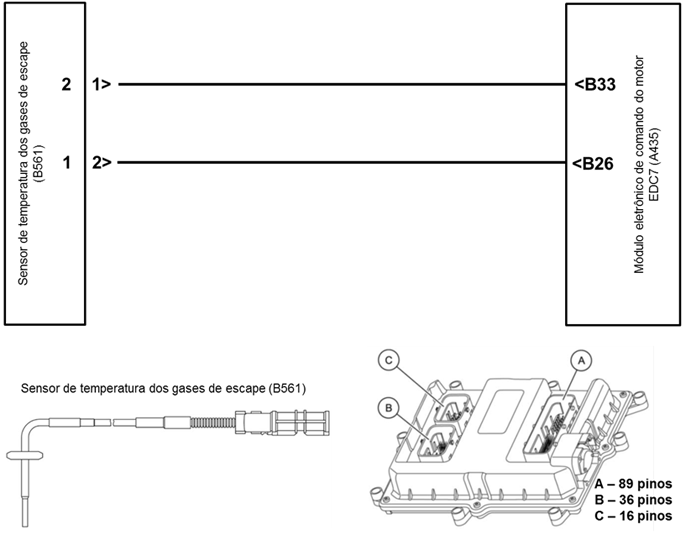

Considerar os esquemas
elétricos do veículo
| Verificação
|
Medição |
Eliminação da
Falha |
|
Resistência do sensor de temperatura
|
Utilize o
Tester
Box e consulte o manual Verificação EDC7 C32:
- Medir a resistência entre os pinos B33
e B26
Valor nominal:
200 - 700 Ω
|
– Verificar os cabos
quanto a rompimento ou oxidação
– Verificar as
conexões quanto a mau contato ou pinos tortos
- Substituir o sensor de temperatura
|
|
Resistência do sensor de temperatura
lado massa
|
Utilize o
Tester
Box e consulte o manual Verificação EDC7 C32:
- Medir a resistência entre os pinos B26
e A03
Valor nominal:
maior que 10 MΩ
|
|
Tensão do sensor de temperatura
|
Utilize o
Tester
Box e consulte o manual Verificação EDC7 C32:
- Medir a tensão entre os pinos B33
e B26
Valor nominal:
1,08 - 2,30 V para temperatura entre 20 e
700ºC
|
Temperatura
em ºC
|
0
|
25
|
200
|
400
|
600
|
800
|
| Resistência
em Ω |
200
|
220
|
352
|
494
|
627
|
751
|
Tester Box
|
