Descrição da Falha
Circuito do sensor
de pressão do Common Rail em curto circuito para o massa.
Indicação de Falha
Luz de alerta acende constantemente com os símbolos  e  e ativa o alarme sonoro longo, com o veículo andando ou parado.
A LIM permanece ligada.
Estratégia de Monitoramento
O módulo EDC7 monitora os limites
de tensão (tensão de alimentação, tensão do sensor) e bloqueio do conversor AD
(analógico - digital).
Efeito da Falha
A
válvula de limitação de pressão abre e o motor volta a funcionar com
800 bar de pressão do Common-Rail.
Limitação de rotação em 2000 rpm e limitação de torque.
Possíveis Falhas
FMI 1: Pressão do Common-Rail muito
alta.
FMI 4 : Nenhum sinal existente,
canal AD bloqueado, falha no módulo EDC7.
FMI 5: Curto circuito para o massa.
FMI 6 : Curto circuito para o
positivo.
Sensor com defeito.
Aviso
  Não há
aviso específico para este código.
Registros de Falhas em Outros
Módulos de Comando
Não.

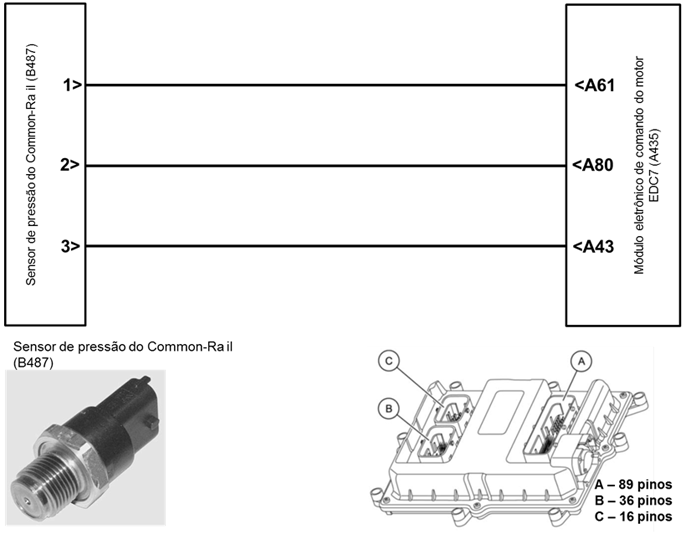

Considerar os esquemas
elétricos do veículo
| Verificação
|
Medição |
Eliminação da
Falha |
| Sensor de pressão do Common-Rail, tensão de
alimentação. |
Utilize o Tester Box e consulte o manual Verificação EDC7 C32:
- Medir a tensão entre o pino A43 e o pino
A61
Valor nominal:
4, 75 - 5,25 V
|
– Verificar os cabos quanto a rompimento ou oxidação
– Verificar as conexões quanto a mau contato ou pino torto
– Substituir o sensor de pressão do Common-Rail
– Caso não se verifiquem falhas, determinar a razão para a abertura da
válvula limitadora de pressão conforme a lista das etapas de verificação hidráulica |
|
Sensor de pressão do Common-Rail, tensão
do sinal
|
Utilize o Tester Box e consulte o manual Verificação EDC7 C32:
- Medir a tensão entr
- Medir a tensão entre o pino A80 e o pino A61
- Com a linha 15 ligada, porém motor parado
Valor nominal:
0,5 V
- Com o motor funcionando e em marcha lenta
Valor nominal:
1,4 - 1,7 V
|

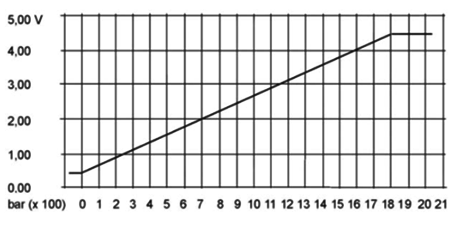

Curva característica do
sensor
Tester
Box
|
